如何調試 USB Type-C 不正確的翻轉設置

USB Type-C不正確的翻轉設置

USB-C是一個雙向（正反插）連接器，插頭可以任意方向連接，無論是正插還是反插，對用戶沒有明顯的功能影響。這帶來的一個結果就是，PCB走線和重定時器引腳到高速差分對的映射取決于連接器的方向。在正插時對應TX1的走線，在連接器翻轉時對應TX2。

重定時器需要了解映射，以便在主機SoC和USB-C插座之間正確傳輸信號。典型做法是，PD控制器通過檢測哪個主機CC引腳被拉低來識別USB-C方向，該引腳僅有一個會連接到線纜的CC線。然后，USB PD控制器可以根據CC1是否端接到地（正常方向）或CC2是否端接到地（翻轉方向）來設置重定時器（使用I2C）。 如果通信發生在 CC1 上，我們稱之為正常方向。如果發生在 CC2 上，則稱為翻轉方向。

使用特勵達力科 WaveMaster/SDA8000HD示波器和TF-USB-C-HS測試夾具調試USB實時鏈接，使工程師能夠同時監控USB PD控制器設置（I2C信號）、CC信號、邊帶信號（SBU）和高速通道。由于錯誤的通道映射導致的任何問題都可以在傳統的USB3.2 Gen1x1模式中輕松識別。在此模式下，僅有一個高速通道處于活動狀態。如果在CC1上發生PD通信，則應在通道1（TX1和RX1）上看到USB3.2信號。如果在TX2上看到任何USB3.2信號，則說明出現了問題。這樣，我們就可以查看所有這些信息，并清楚地知道哪些發生在錯誤的通道上，哪些是由于設置錯誤而導致不匹配。

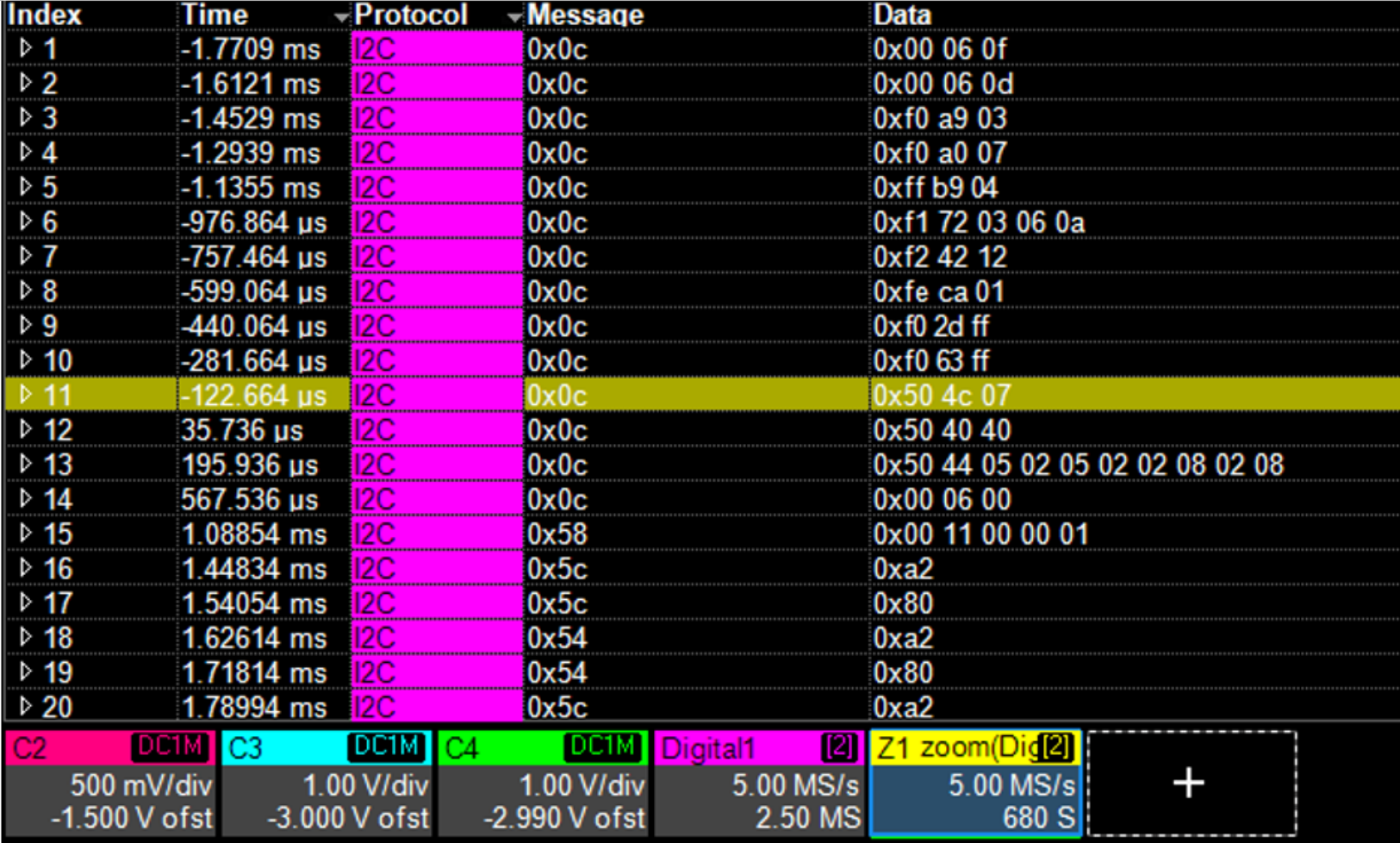

放大 I2C 協議解碼部分，這是 USB4 中繼器的一個例子，截圖顯示了連接器何時以反向插入。 這個高亮顯示的寄存器寫入50 4C，是重定時器上的邊帶交叉寄存器。在這里將其設置為 07，設置從重定時器到 USB-C 的連接，以及從重定時器返回主機系統的連接，以該特定系統在 USB-C 翻轉連接時所需的正確方式?？梢钥闯鲞@個設置適合做翻轉驗證。然后，我們可以去看看哪個是活躍的高速通道，哪個是活躍的 CC 線，可以看到它們都匹配，在這種情況下，翻轉設置就是正確的。
