技術文章 | 利用XStream Browser加快示波器程控設計
摘要
所有基于 Windows 系統的TeledyneLeCroy “XStream” 系列儀器均完全支持基于微軟組件對象模型（COM）的自動化接口控制。通過 COM 技術，控制應用程序可直接在儀器上運行，無需外部控制器。XStream Browser是一款能連接示波器、顯示自動化項目并助力可視化 “XStream 對象模型” 的應用程序。
自動化與 XStream Browser概述
除了支持多年來用于控制所有TeledyneLeCroy示波器（DSO）的傳統 ASCII 遠程命令外，所有基于 Windows 系統的 “XStream” 系列儀器均完全支持基于微軟組件對象模型（COM）的自動化接口控制。通過 COM 技術，控制應用程序可直接在儀器上運行，無需外部控制器。
本教程將介紹如何使用內置的XStream Browser，該Browser可用于查看示波器的自動化命令。此外，你還可通過它修改示波器設置，也可在示波器上修改設置后刷新Browser以讀取新值（這是查找和測試自動化命令的便捷方式）。
所需設備
● WaveMaster8000HD 或同等規格的XStream示波器
● 無源探頭
初始設置
本教程中的顯示界面基于 WaveMaster8000HD的以下初始設置：
1、將無源探頭從通道1輸入連接到示波器前面板的校準測試點（Cal test point）
2、恢復默認設置：File > Recall Setup> Recall Default
3、關閉通道2
4、示波器自動設置：按下 “Scope Setup” 鍵，然后從彈出菜單中選擇 “Auto Setup”
初始設置完成后，示波器顯示應與圖 1 類似。
圖 1 本教程的初始設置中，輸入信號為1 kHz校準方波
所有基于 Windows 系統的TeledyneLeCroy示波器均預裝了 XStream Browser。要啟動Browser，請先最小化儀器應用程序（File->Minimize），然后雙擊桌面上的 XStream Browser 圖標（圖 2）。
圖 2 Browser 圖標

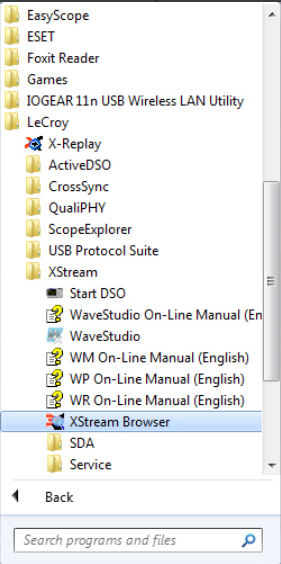

另一種方法是通過 Windows “Start” 菜單：點擊 “Start” > “All Programs”，找到 “LeCroy” > “XStream” > “XStream Browser”（見圖 3），點擊該選項即可打開Browser。
圖 3 打開 XStream Browser

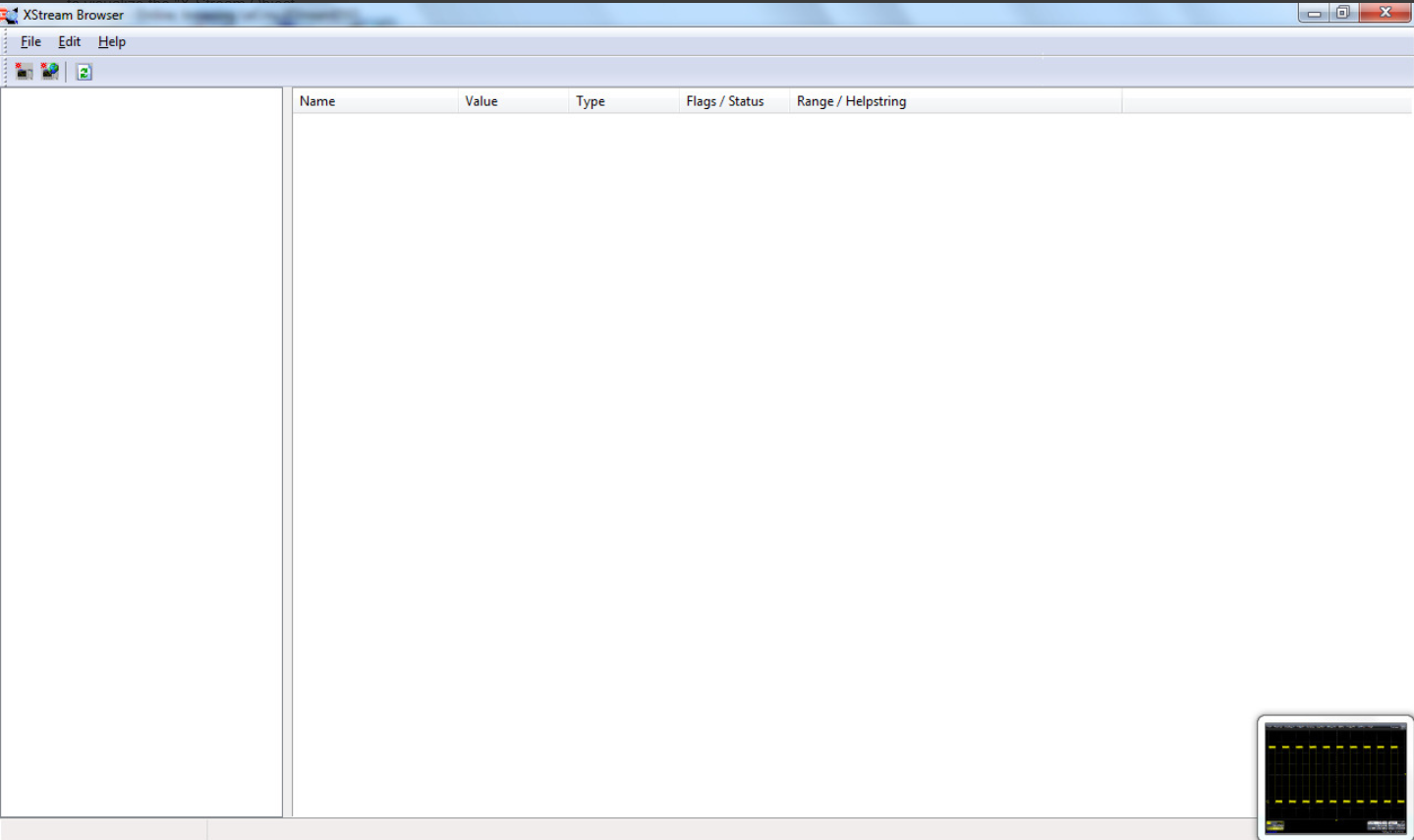

XStream Browser打開后，工作區為空白（見圖 4）。
圖 4 打開 XStream Browser后的空白工作區

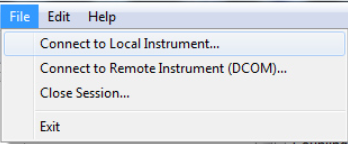

下一步是連接本地儀器，可通過 “File” 下拉菜單操作（圖 5）。
圖 5 連接本地儀器
或點擊工具欄上的 “Connect” 圖標（圖 6）。
圖 6 本地連接圖標
也可通過分布式組件對象模型（DCOM）連接遠程儀器，此功能超出本教程范圍，本教程僅討論本地儀器的連接。
你還可關閉當前會話（保持 XStream Browser打開）或退出并關閉Browser。

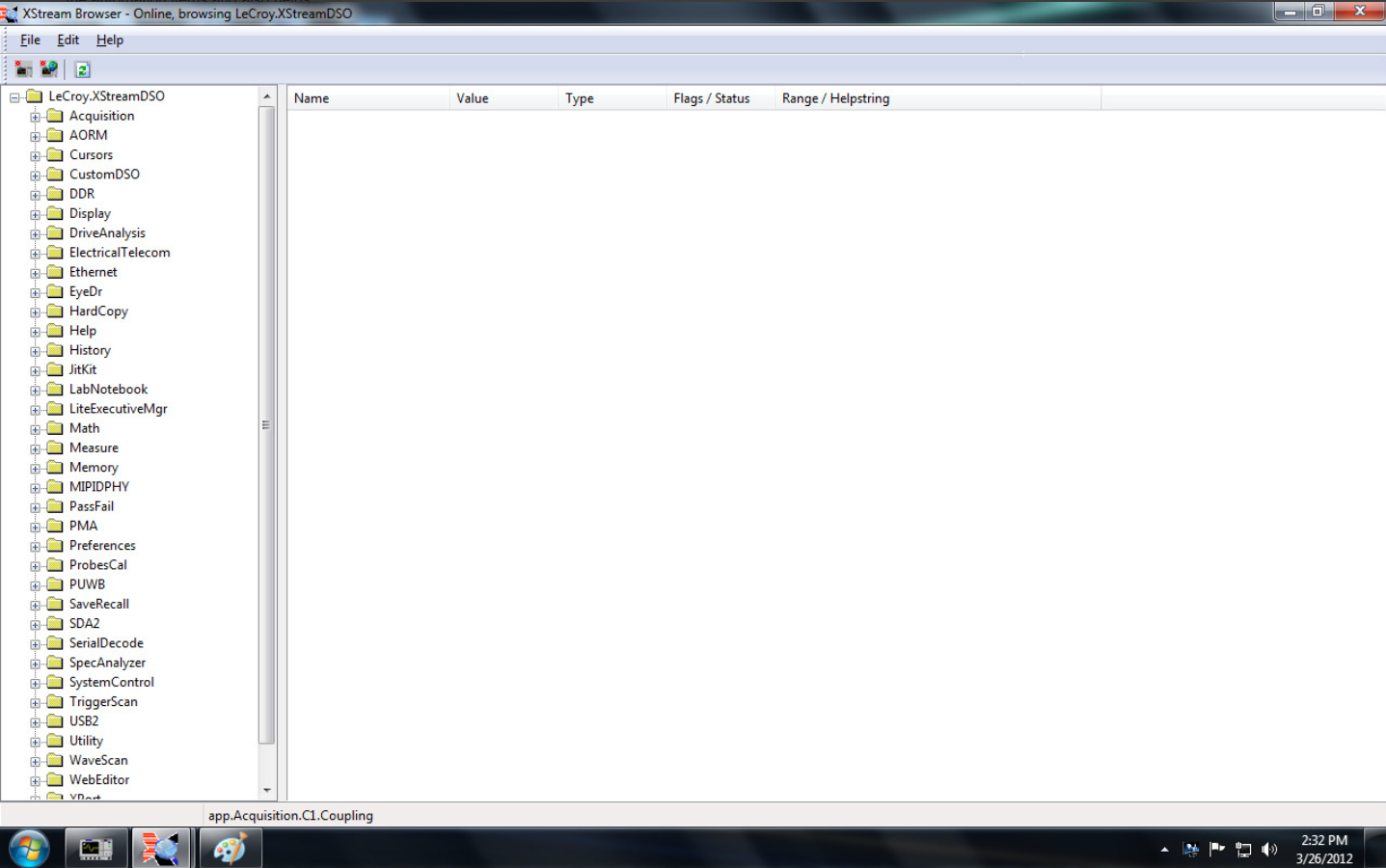

連接本地示波器后，XStream Browser將顯示自動化對象。示波器的自動化命令采用分層結構，基于示波器內部的功能模塊。
圖 7 連接本地儀器后
點擊 “Acquisition” 功能旁的 “+” 號，展開該功能子集。點擊 “C1”，右側面板將顯示通道1的控制選項。

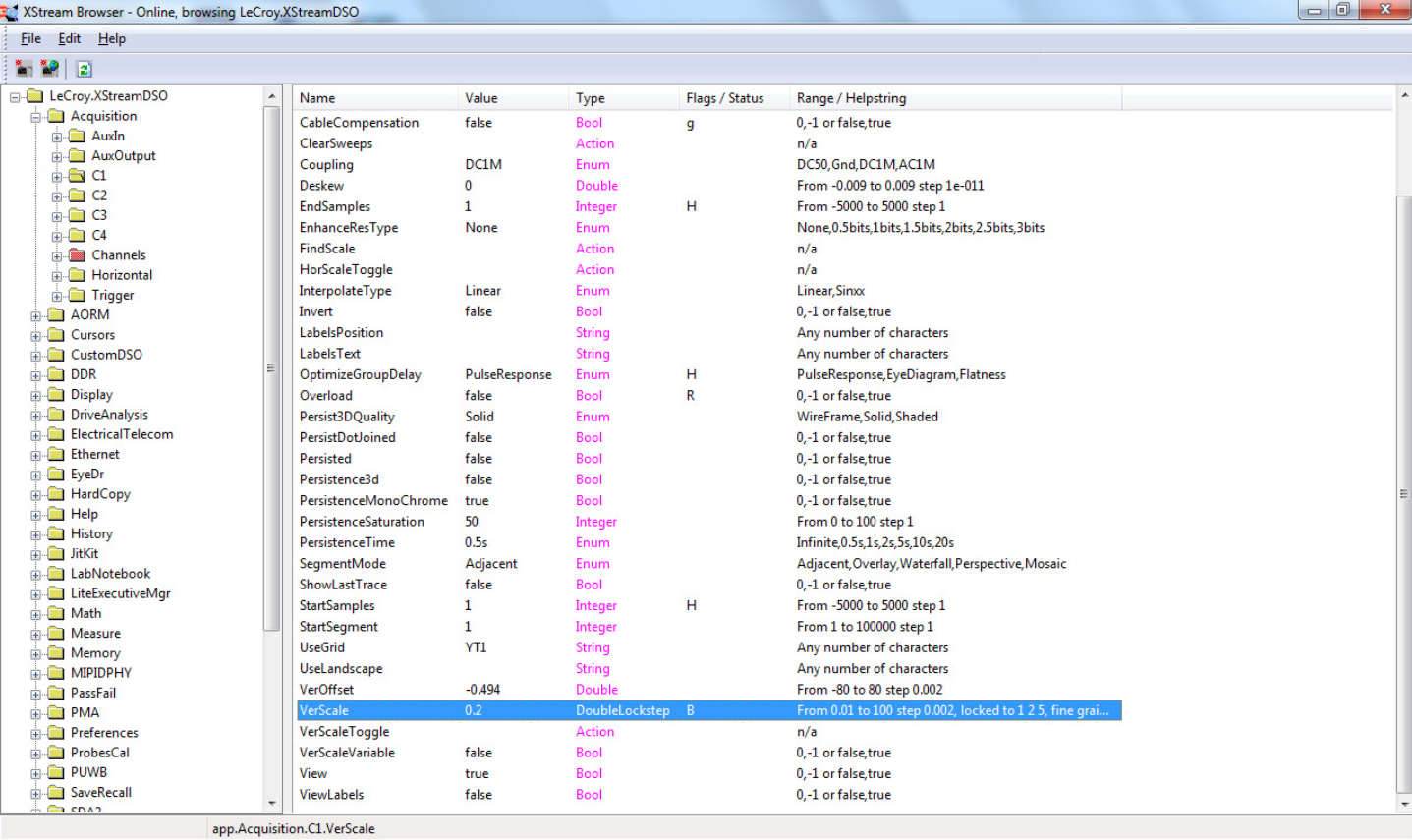

找到 “VerScale” 選項并點擊，該選項將高亮顯示（見圖 8）。
圖 8 選擇VerScale命令后
選擇VerScale命令，自動化命令（app.Acquisition.C1.VerScale）顯示在Browser底部。
注意，自動化命令顯示在 XStream Browser的底部，僅缺少參數。當前參數位于 “Value” 列（0.2 或 200 mV/division），取值范圍顯示在高亮行的右側（0.01 至 100，步長 0.002，按 1、2、5 進制鎖定）。

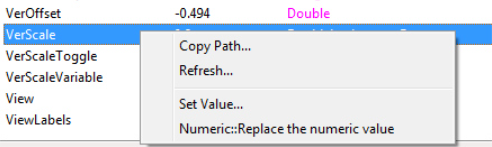

右鍵點擊 “VerScale” 選項，可將命令復制到 Windows 剪貼板（便于粘貼到程序中）。也可通過 “Set Value” 或“Numeric; Replace the Numeric Value” 選項修改控制值。修改后，可通過 “Refresh” 命令更新讀數。
圖 9 右鍵點擊命令行的結果

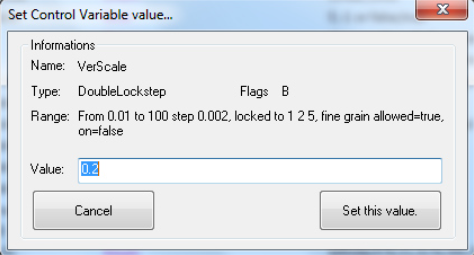

圖 10 “Set Value” 彈出框
若選擇修改值，將彈出 “Set Variable value” 窗口，其中包含變量說明和取值范圍。
將值從 0.2 改為 0.5 V/division，點擊 “Set this value” 按鈕，可見 “VerScale” 的值已更新。
找到并點擊 “Coupling” 命令，該命令包含枚舉值列表：DC50（50 歐姆直流耦合）、Gnd（接地）、DC1M（1 兆歐直流耦合）、AC1M（1 兆歐交流耦合）。右鍵點擊 “Coupling” 命令行，將彈出如圖 11 所示的窗口。
圖 11 命令值的枚舉列表
這是一個枚舉列表，點擊任意選項即可更新參數。嘗試將值從 DC1M 改為 AC1M，也可通過 “Set Value” 彈出框修改，但輸入值必須與枚舉列表中的選項一致。
● 再次右鍵點擊 “Coupling” 命令，在彈出菜單中選擇 “Copy Path”。
● 最小化 XStream Browser，通過 Windows “Start” 菜單打開Notepad。（Start>All Programs>Accessories>Notepad）
● 打開Notepad后，輸入以下自動化命令：
Set app = Createobject (“LeCroy.XStreamDSO”）
● 按下回車鍵，通過Notepad的 “edit” 下拉菜單選擇 “paste”，將出現命令：
app.Acquisition.C1.coupling
● 編輯該命令，添加以下內容：
= “DC1M”
● 完整腳本如下：
Set app = Createobject (“LeCroy.XStreamDSO”)
app.Acquisition.C1.coupling= “DC1M”
● 將文件保存至 D:\Setups\coupling.lss（lss 為TeledyneLeCroy設置腳本格式）
● 我們已創建一個 VisualBasic 腳本，用于將通道1的耦合方式從 AC1M 改為 DC1M
● 打開 Windows 資源管理器，導航至該文件，雙擊文件名執行腳本
● 最大化示波器應用程序，驗證通道1的耦合方式已改為 1 兆歐直流耦合
