Spirent TestCenter中文教程/操作指南 - Burst (突發) 流量的分析與構建

遇到了很多同學問過Burst流量的問題，為了大家更好的理解，本文在此我們就一起討論一下，愿對大家有所幫助。

首先了解什么是Burst流？

 Burst 流量，即突發流量。

在當今數字化高速發展的時代，網絡已成為人們生活和工作中不可或缺的一部分。然而，網絡的運行并非總是一帆風順，其中突發流量的出現往往給網絡的穩定性和性能帶來巨大挑戰。

網絡環境中，突發流量的存在具有一定的必然性。隨著各類新興技術和應用的不斷涌現，網絡流量的模式變得愈發復雜多變。例如，在重大活動的直播期間、熱門游戲的上線時刻或是大規模的在線促銷活動中，用戶的集中訪問會瞬間引發大量的數據傳輸，從而形成突發流量。這種突發流量的出現往往難以準確預測，卻又可能對網絡造成嚴重的沖擊。

與此同時，網絡設備的存儲容量并非無限。無論是路由器、交換機還是服務器等設備，其緩存空間都有一定的限制。當突發流量來襲時，這些設備的緩存能力面臨著嚴峻的考驗。大量的數據在短時間內涌入，可能會迅速填滿緩存，導致數據處理延遲增加、丟包率上升甚至設備崩潰。突發流量在性能方面對網絡設備緩存的能力提出了極高的要求，這也使得我們不得不深入研究如何應對這種挑戰。

鑒于此，只有通過對不同場景下突發流量的測試，我們才能更好地了解網絡的承受能力，提前發現潛在問題并采取相應的優化措施，確保網絡在各種復雜情況下都能穩定、高效地運行。

下面我們來學習如何使用→Spirent TestCenter構建突發流量進行測試。

                                                               圖（1） Port based 配置視圖

• Burst Size：一組（次）突發包含的數據幀的數量。

• Inter Frame Gap Unit：控制幀間隔的單位，可以設置線速百分比，速率，時間或者速率。

• Inter Frame Gap：幀的間隔，與Inter Frame Gap Unit一起控制突發流量的速率大小。

• Duration Mode：發流模式，可以設置為持續，或者突發次數，發流時長。

• Burst(s):Duration Mode設置為Bursts時候，控制突發次數。

• Port Load：端口流量的平均速率，影響著突發組之間間隔（Inter Burst Gap）的大小。

Burst 流量經典模型圖如下：

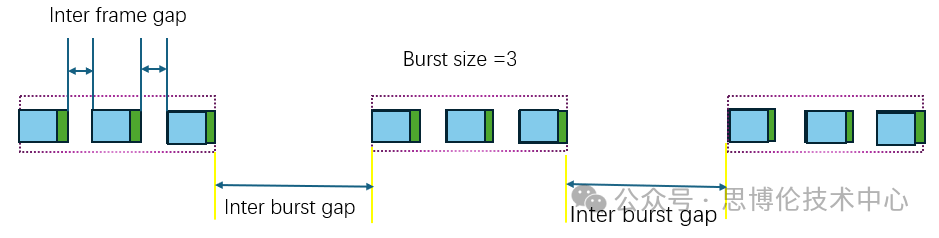

                                                                圖（2） Burst示意模型

配置含義同上，配置界面如下：

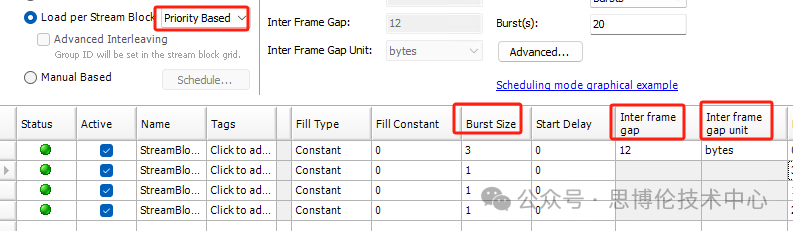

                                                              圖（3） Priority Based 配置視圖

Priority Based的不同就是其可按照Stream Block單獨設置突發，“Port Based”調度模式下的Burst配置是針對整個端口。

當前模式下能夠配置較為復雜的Burst配置，可以設置每條流的發送情況。

配置界面如下：

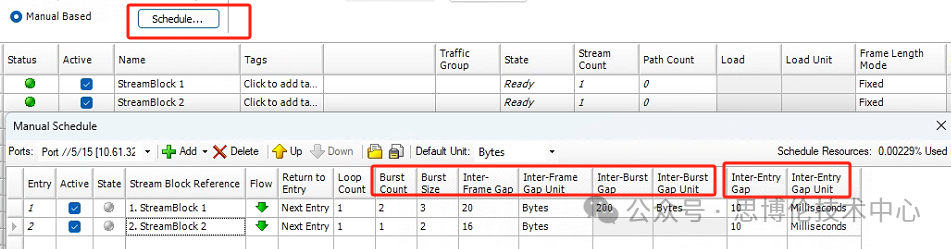

                                                                 圖（4） Manual Based配置視圖

相比前面，這里多了“Inter-Entry Gap”的控制，即當前Entry執行完成后與執行下一條Entry的間隔。相比前兩種調度模式，這里的控制更加精細。

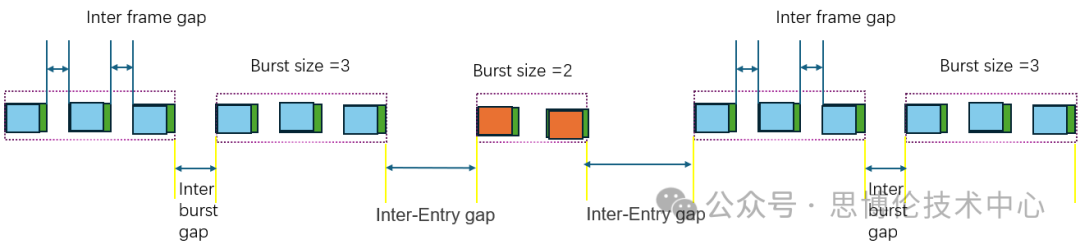

                                                                     圖（5） 流調度示意圖

曾經一同學問的問題，如何在1G端口的Port Based模式下創建一條180字節線速突發流量，打2ms，停18ms，持續周期發流。

我們先了解如下知識：

在標準以太網中1G端口線速發送一個180字節的數據包，所耗時間應該為 （180（字節，數據）+ 8（字節，前導碼）+ 12（字節，線速情況下的幀間隙））* 8 （bits，比特） *1（ns，納秒），等于1600納秒。

確定Burst size：2000000（ns，2ms）/ 1600（ns） =1250。

由于確定是20ms一個周期，一秒50個周期，單位時間包速率可以確定為1250*50=62,500 （FPS）;

也可以這樣計算單位時間速率：

((2ms * 1G (1G線速率)+18ms*0 (速率為0)) / 20ms=0.1 （G）。

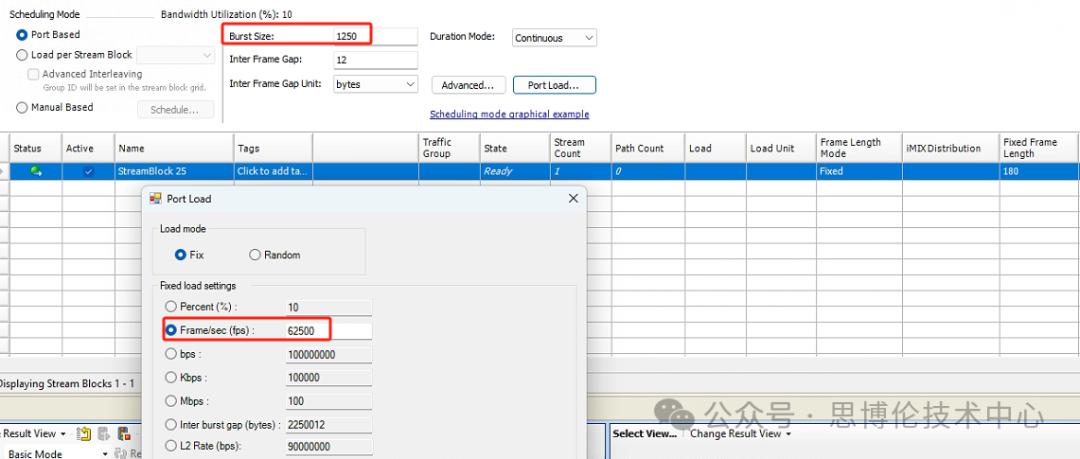

                                           圖（6） Port Based模式下配置樣例

我們抓包看一下結果，結果與預期一致：

                                                             圖（7） 流量抓包

對于支持“Manual Based”調度支持的卡來講，配置起來可以更加方便。

配置如下：

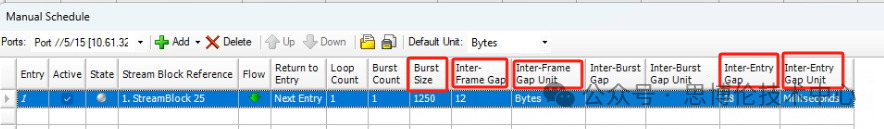

                                                      圖（8） Manual Based模式下配置樣例

最后，希望本文使您對幀間隙，速率單位關系，Burst流量等的認識有所收獲。
