功率分析儀在新能源汽車電性能測試中的應用--云帆興燁
01
背景
新能源汽車（EV）的普及對其電性能測試提出了嚴苛的要求。
功率分析儀作為一種高精度電參數測量工具，廣泛應用于新能源汽車的開發、測試和優化過程中。
02
應用場景
1. 電池系統測試
電池系統是新能源汽車的核心部件，其性能直接影響車輛的續航里程和可靠性。電池系統測試主要有以下幾個場景：
1.1 充放電效率測試
測量電池在充電和放電過程中的電壓和電流，計算出充放電效率。這對于評估電池的能量轉換效率和優化充放電策略具有重要意義。
1.2 SOC（電池荷電狀態）評估
測量電池在不同工況下的電流和電壓，評估電池的SOC，確保電池管理系統（BMS）能夠準確管理電池的能量狀態。

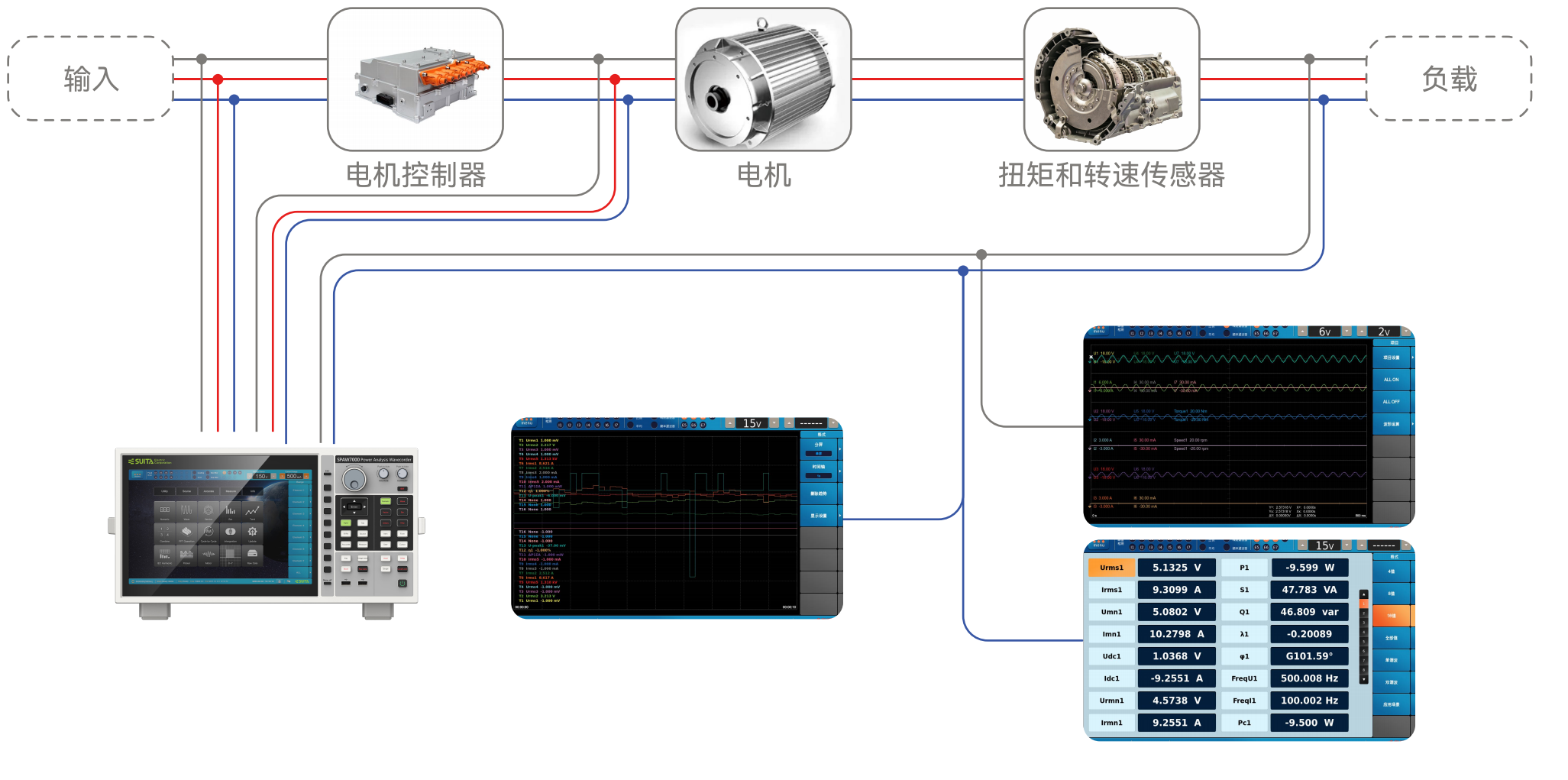

2. 電動機性能測試
電動機是新能源汽車的動力核心，其性能直接決定了車輛的動力性和效率。電動機性能測試主要有以下幾個場景：
2.1 輸出功率和效率測試
測量電機的輸入、輸出的電流、電壓、功率，計算出電機的效率。這有助于評估電動機的性能，并找出能量損失的原因。
2.2 動態性能測試
在加速、減速和穩定運行等動態工況下，實時記錄電動機的電參數，幫助工程師優化電動機的控制策略，提升其動態響應能力。
2.3 轉矩測試
通過與轉矩傳感器配合使用，測量電動機的轉矩輸出，評估電動機在不同負載下的性能表現。
3. 整車電性能測試
整車電性能測試是評估新能源汽車整體能效和性能的重要環節。整車電性能測試主要有以下幾個場景：
3.1 實時能量管理
3.2 瞬態響應測試
03
適用產品
新能源汽車電性能測試中，需要精確測量電壓、電流、功率、能量、頻率、相位等電力參數。高精度和多功能性的功率分析儀是新能源汽車電性能測試的理想工具。

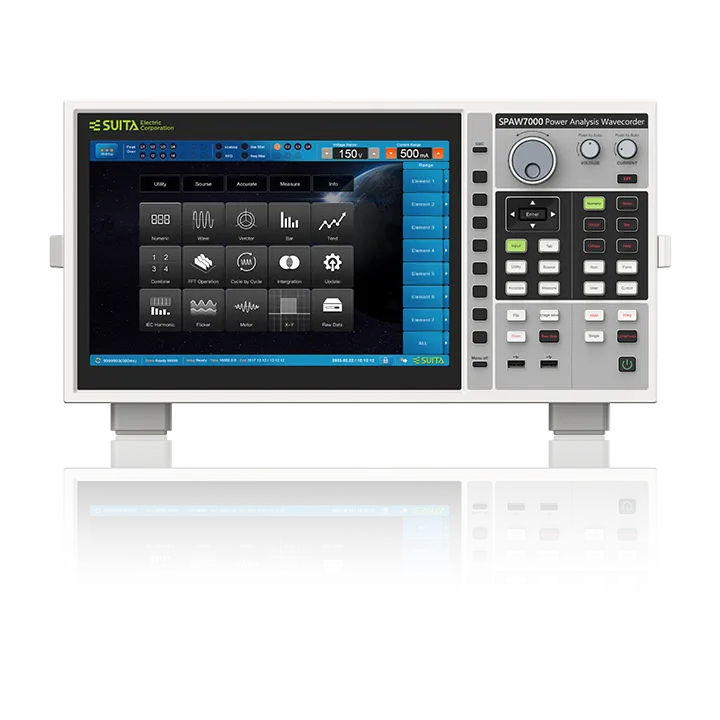

日本吹田電氣（SPAW7000高精度功率分析記錄儀）
測量精度:±(讀數的0.01%+量程的0.02%)
帶寬:DC，0.1Hz-5MHz
采樣:2MS/s
通道數:7個功率通道+2個電機通道
高精度:最高可達到讀數的0.01%
FFT功能:可以設置采樣點數、采樣比等參數，分析輸入信號的頻譜，這樣可以觀察到諧波測量中無法顯示的頻率部分。
電流相位補償:以0.01°的分辨率對電流進行相位補償，提高功率的測量精度?？梢愿訙?zhǔn)確的進行高頻或低功率因數的功率測量。
快速更新率:最高10ms更新率+自動更新率
雙電機評價:可接入扭矩轉速傳感器的模擬或脈沖輸出信號，測量電機轉速/方向、扭矩、同步速率、機械功率、滑差、電角度、效率等參數。輸入還可以分兩組，同時測量兩個電機參數，更適合于電動車等多電機使用場合。
04
結論
功率分析儀在新能源汽車電性能測試中的應用極為廣泛和重要。其高精度、多功能的測量能力，為電池系統、電動機和整車的性能評估和優化提供了可靠的數據支持。
