PNA系列樹立了微波網絡分析的標準

具有業界領先的性能，是測試射頻和微波大器、混頻器和變頻器最理想的絡分析儀。它們最大的優點是高性能的硬件與強大的測量應用軟件完美結合，可以快速、精確地測各種器件。所有型號都可以配置成端口單激勵源或4端口雙激勵。其內置的脈沖調制器和脈沖發生器可讓您輕松地進行脈沖S參數的測量。

最高的硬件性能

-極高的激勵源輸出功率：1GHz時+13dBm,67GHz時+11dBm

-極高的動態范圍：當測試頻率為20GHz時，測試端口處的動態范圍可達127dB

-極低的跡線噪聲：帶寬為1KHz時，跡線噪聲僅為0.002dBrms

-極低的接收機本底噪聲

-非常高的接收機壓縮點

-極快的測量速度：3.6至23us/點

-極高的穩定度：<0.03dB/C

先進創新的應用軟件

許多專為PNA-X開發的測量應用軟件現在也適用于PNA，例如：

-脈沖射頻參數測量（選件008）

-掃描增益壓縮測量（選件086）

-互調失真測量（選件087)

-使用標準接收機測量噪聲系數（選件028）

-激勵源相位控制（選件088）

-真實差分和共模激勵模式（選件460）

-變頻器測量（選件082、083）

-嵌入式本振的變頻

PNA系列樹立了微波網絡分析的標準選擇公認的領導者

PNA系列乘承是德科技在網絡分析領域近50年的卓越經驗，在硬件住能、測量精度、測量速度以及測量功能的靈活性和全面性等方面為時頻和微波元器件的測試樹立了標準。PNA系列包括：

PNA系列是業界面高性能的無源器件測試平合，更備最高的無源器件測試精度，同時具備部分有源器件測試功能

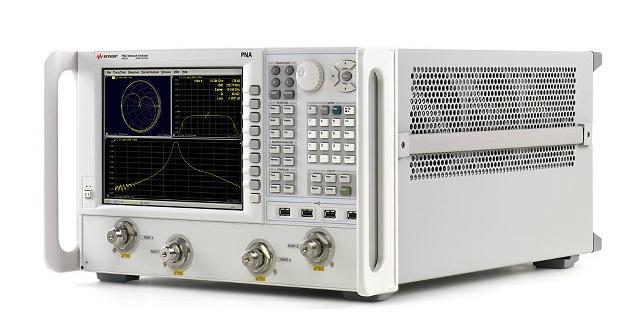

PNA系列網絡分析儀

N5221A 10 MHz到13.5GHz

N5222A 10MHz到26.5GHz

N5224A 10 MHz到43.5GHz

N5225A 10 MHz到50GHz

N5227A 10MHz到67GHz
