MagnaDC 麥格納程控直流電源 MT 系列

型號：MagnaDC MT 系列

大功率機柜式程控直流電源 ? 可擴展至多兆瓦

麥格納電子設備公司的MT系列產品使用與
MagnaDC程控電源產品線中的其他產品具
有相同的可靠電流饋電式功率處理工藝技術
和控制方式，但具有更大的功率型號：分別為
100kW、150 kW和250 kW規格。基于高頻IGBT
的MT系列產品是市場上單體功率最大的標準
程控直流電源產品之一，與小功率型號產品相
比，最大限度地減少了開關元器件的數量。使用
UID47裝置可實現兆瓦功率級的擴展，該裝置可
提供主從控制：一個主控電源產品控制其他從機
電源產品，以實現真正的系統級操作控制。所有
MT系列產品均配備額定全功率的交流輸入斷路
器，作為額外的安全防護措施。
250 kW型號標配嵌入式12脈沖諧波中和器，確
保較低THD（總諧波失真）。通過外部附加的500
kW 24脈沖或1,000 kW 48脈沖諧波中和器可獲
得更優質的交流波形，此項功能由麥格納電子設
備公司為其MT系列產品專門設計和制造。

在線咨詢

服務熱線 0755-83248861

產品描述

型號	100 kW	150 kW	250 kW	500 kW²	750 kW²	1000 kW²
最大電壓 (Vdc)	最大電流 (Adc)						紋波1 (mVrms)	效能
16	6000	N/A	N/A	N/A	N/A	N/A	35	90%
20	5000	N/A	N/A	N/A	N/A	N/A	40	90%
25	4000	N/A	N/A	N/A	N/A	N/A	40	90%
32	3000	4500	N/A	N/A	N/A	N/A	40	90%
40	2500	3750	6000	12000	18000	24000	40	91%
50	2000	3000	5000	10000	15000	20000	50	91%
60	1660	2500	4160	8320	12480	16640	60	91%
80	1250	1850	3000	6000	9000	12000	60	91%
100	1000	1500	2500	5000	7500	10000	60	91%
125	800	1200	2000	4000	6000	8000	100	91%
160	620	900	1500	3000	4500	6000	120	91%
200	500	750	1250	2500	3750	5000	125	91%
250	400	600	1000	2000	3000	4000	130	92%
300	333	500	833	1666	2499	3332	160	92%
375	270	400	660	1320	1980	2640	170	92%
400	250	375	625	1250	1875	2500	180	92%
500	200	300	500	1000	1500	2000	220	92%
600	160	240	400	800	1200	1600	250	92%
800	120	180	300	600	900	1200	300	92%
1000	100	150	250	500	750	1000	400	92%
1250	80	120	200	400	600	800	500	92%
1600	62	90	150	300	450	600	600	92%
2000	50	75	125	250	375	500	800	92%
2500	40	60	100	200	300	400	900	92%
3000	33	50	80	160	240	320	1000	92%
4000	24	36	60	120	180	240	1100	92%
5000	20	30	50	100	150	200	1500	92%
6000 交流輸入電壓 a	16.6 每相輸入電 a )	25 流	41.6	83.2	124.8	166.4	2000	92%
(V c)	(A c
380/415 Vac, 3Φ	184	276	440	880	1320	1760
440/480 Vac, 3Φ	159	238	380	760	1140	1520

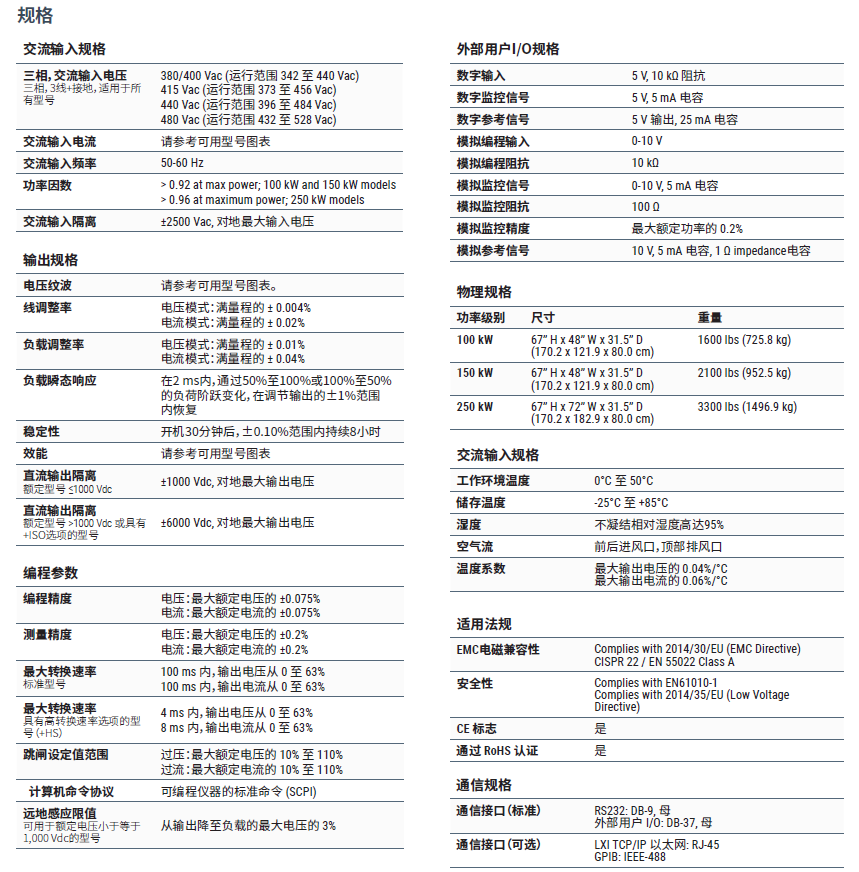

屏幕截圖 2021-12-15 142807.png
