MagnaDC 麥格納程控直流電源 MS 系列

型號：MagnaDC MS 系列

大功率機柜式程控直流電源 ? 可靠電流饋電式功率處理工藝

MS系列與TS系列具有相同的電力運行模塊，但安
裝在機柜式控制柜里，并可擴展至更高的功率等級。
現有MS系列型號涵蓋非常廣的輸出范圍，從5 Vdc
至4,000 Vdc（浮地）電壓以及最高4,500Adc的電

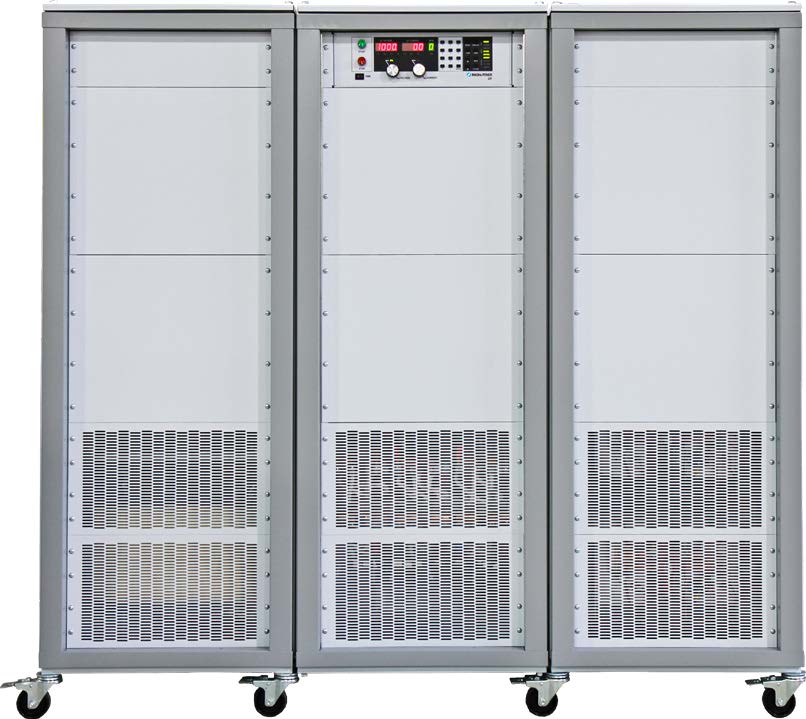

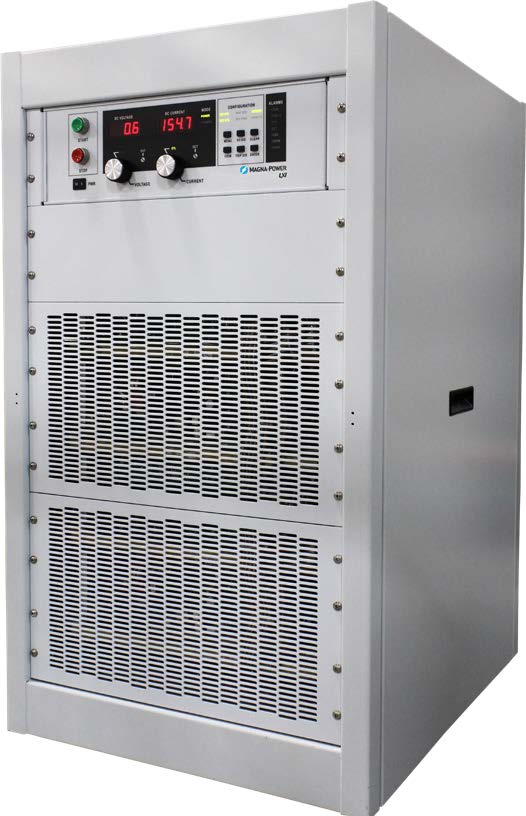

流。30 kW型號可用于31.5”（80.0 cm）高的機柜，而
45 kW～75 kW型號可用于51”（129.5 cm）高的機柜；
所有機柜均配備腳輪。此外，還有幾種特殊的低壓、高
電流型號，能夠為這些需求提供具有更低成本的解決
方案。所有MS系列電源均標配隔離37-pin外部I/O接
口、RS232、遠程接口軟件和IVI驅動器，可集成到多種
編程環境中。

在線咨詢

服務熱線 0755-83248861

產品描述

型號	30 kW	45 kW	60 KW	75 kW
最大電壓 (Vdc)	最大電流 (Adc)				紋波1 (mVrms)	效能
5	2700²	3600²	4500²	N/A	50	84%
10	2700²	3600²	4500²	N/A	40	87%
16	1800	2700	3600	4500	35	87%
20	1500	2250	3000	3750	40	88%
25	1200	1800	2400	3000	40	89%
32	900	1350	1800	2250	40	89%
40	750	1125	1500	1875	40	89%
50	600	900	1200	1500	50	89%
60	498	747	996	1245	60	90%
80	372	558	744	930	60	90%
100	300	450	600	750	60	90%
125	240	360	480	600	100	90%
160	186	279	372	465	120	90%
200	150	225	300	375	125	91%
250	120	180	240	300	130	91%
300	96	144	192	240	160	91%
375	78	117	156	195	170	92%
400	72	108	144	180	180	92%
500	60	90	120	150	220	92%
600	48	72	96	120	250	92%
800	36	54	72	90	300	92%
1000	30	45	60	75	350	92%
1250	24	36	48	60	375	92%
1500	19.8	27.7	39.6	49.5	400	92%
2000	15	22.5	30	37.5	450	92%
3000	9.6	14.4	19.2	24	500	92%
4000	7.2	10.8	14.4	18	550	92%
5000	6	9	12	15	1500	92%
6000 交流輸入電壓	5 每相輸入	7.5 電流	10	12.5	1700	92%
(Vac)	(Aac)
208/240 Vac, 3Φ	103	155	206	258
380/415 Vac, 3Φ	57	85	113	141
440/480 Vac, 3Φ	49	73	98	122

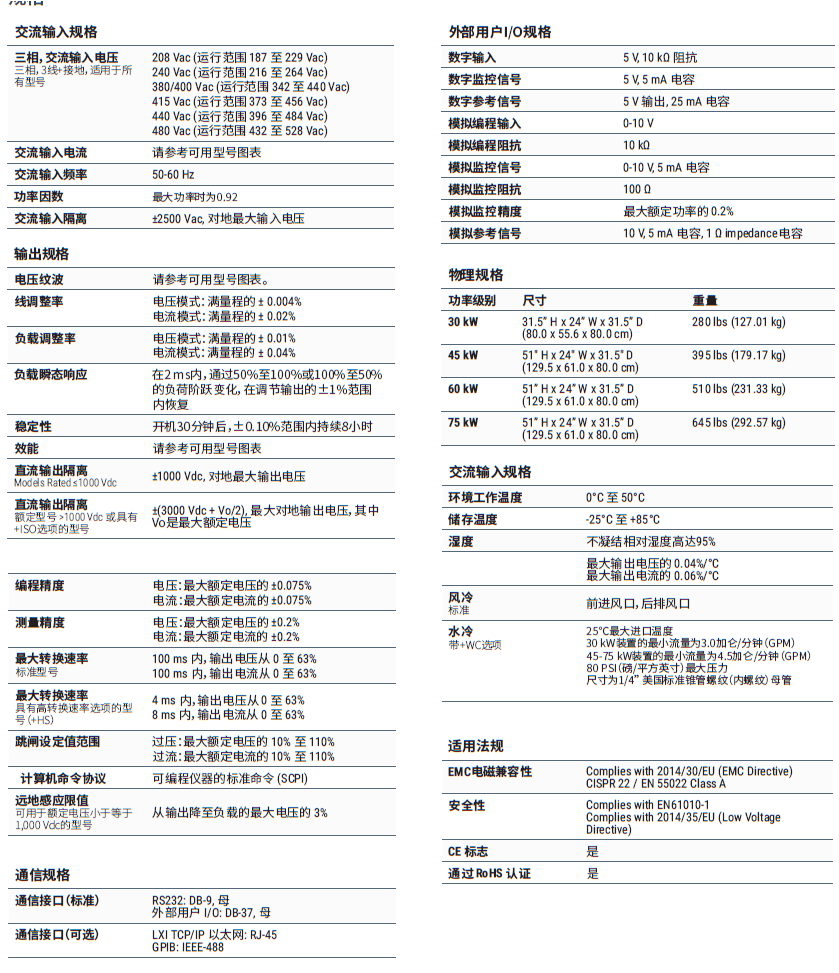

屏幕截圖 2021-12-15 142424.png
