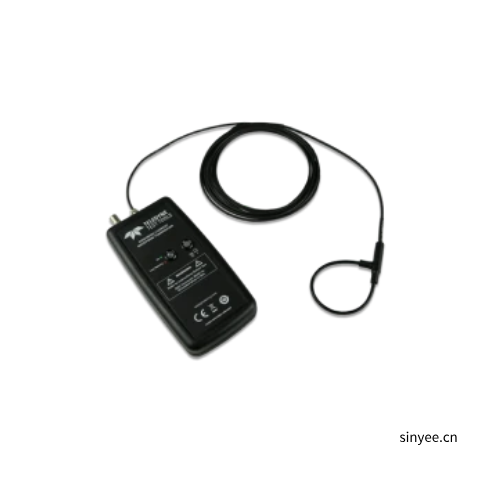

力科 T3RC 柔性羅氏線圈電流探頭

T3RC 羅氏線圈電流探頭

Teledyne Test Tools 羅氏電流探頭提供廣泛的產品，涵蓋廣泛的頻率跨度和電流測量范圍，以實現更大的應用覆蓋范圍，同時易于在難以觸及的電路部分中使用。

探頭感應線圈的靈活性意味著通?？梢栽诓恍薷谋粶y(cè)電路的情況下進行測量，從而提供更準確的結果，同時保持隔離。探頭插入負載非常低，只有幾 pH。

使用電池和外接電源操作意味著 Test Tools 羅氏電流探頭在現場工作和在工作臺上工作一樣簡單。

T3RC0300-UM 和 T3RC0120-UM 感應線圈是我們探頭中橫截面最小的，僅為 1.7 毫米。 這非常適合嵌入式電源應用，在這些應用中，需要在電感、電容或像 TO220 MOSFET 一樣小的小型開關設備等功率元件的支路周?chē)M(jìn)行探測。

T3RC0600-HF 和 T3RC3000-HF 是通用羅氏探頭，分別覆蓋高達 600 安培和 3000 安培的應用。 憑借擴展的高頻覆蓋范圍、5 kV 峰值絕緣和 -40C 至 +125C 的寬工作溫度范圍，它們非常適合通用和高低溫環境。

T3RC3000-LF 和 T3RC6000-LF 羅氏探頭提供低至 1 Hz 以下的擴展低頻性能。 低頻性能意味著低頻脈沖的最大壓降通常為 0.1% / ms 或更少，同時提供我們最高水平的 10 kV 峰值絕緣和 -20C 至 +100C 的寬工作溫度范圍。

該 T3RC0060-LF 是我們靈敏度最高的羅氏探頭，最大測量范圍為 60 安培，絕緣電壓為 2 kV，工作溫度范圍為 -20C 至 +100C。

主要特點

● 7 種不同的探頭，涵蓋廣泛的應用。

● 最大電流測量范圍高達 6000 A。

● 最大電壓絕緣高達 10 kV 峰值。

● 使用外置電源或與電池。

● 被測電路的低負載。

● UM 和 HF 探頭的寬線圈工作溫度范圍為 -40 C 至 +125 C，LF 探頭覆蓋 -20 C 至 +100 C。

● 無需修改 DUT 即可使用。

示波器兼容性

Teledyne Test Tools 羅氏探頭與所有 Teledyne Test Tools 示波器以及 Teledyne LeCroy 示波器兼容。

Teledyne T1 羅氏探頭具有簡單的連接要求，即具有 1 MOhm 阻抗的 BNC 輸入。 因此，這些探頭將適用于市場上的大多數示波器。

通過使用示波器的衰減功能重新調整通道垂直范圍，方便使探頭使用。

應用領域

● 組件級設計和開發，例如 MOSFET 或 IGBT 中的半導體開關波形，以及電容和電感設備。

● 系統級開發，例如混合動力和全電動交通系統（汽車、鐵路、海運等）中的電機驅動

● 風電和其他可再生能源的功率轉換器設計和開發。

● 研究與開發。

● 長期系統監控和維護。
