力科LabMaster 10Zi-A 示波器-云帆興燁

型號：示波器

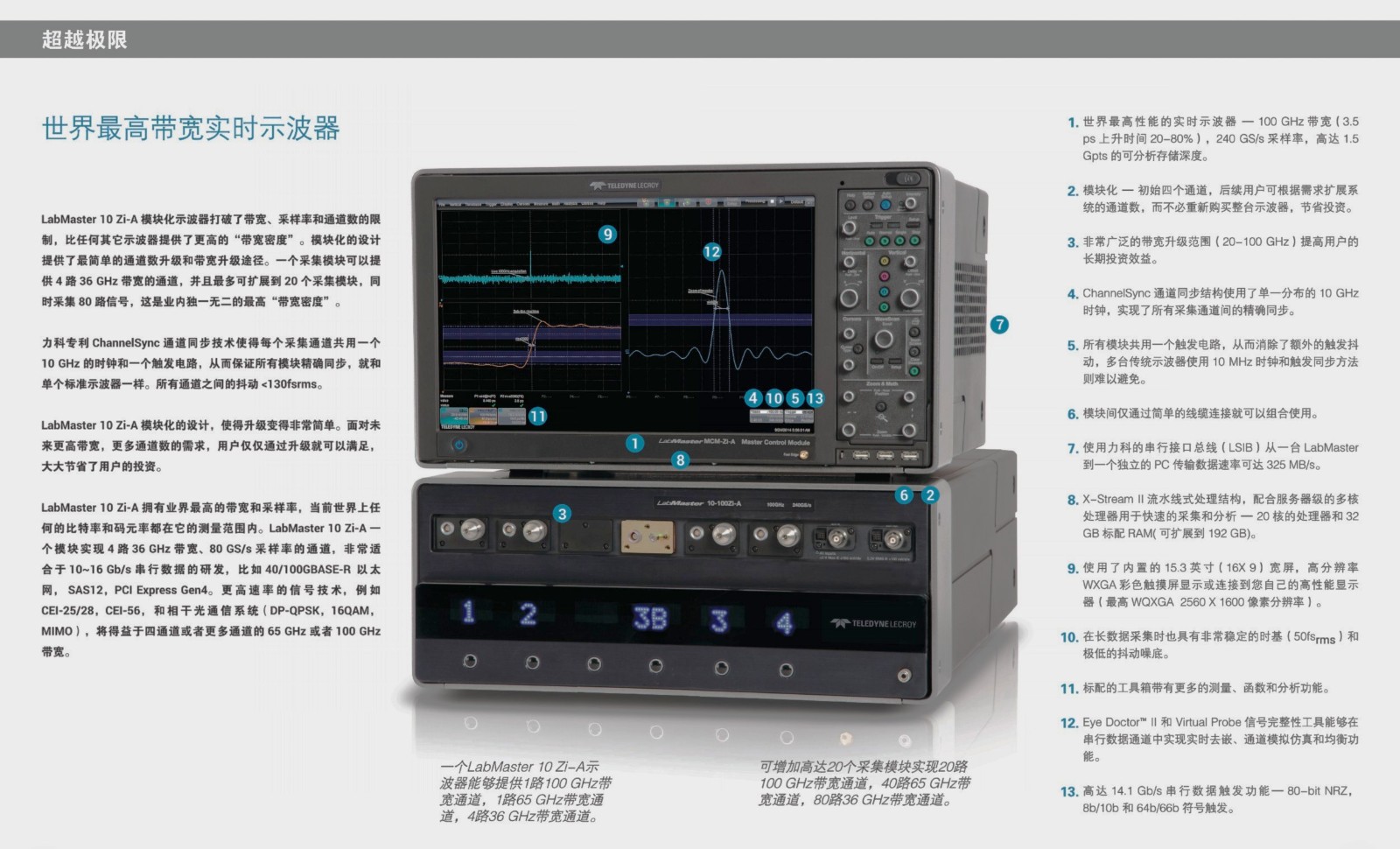

LabMaster 10Zi示波器是世界上最高帶寬的實時示波器——100GHz帶寬和240GS s采樣率。 LabMaster 10Zi打破了通道障礙和提供了更多的寬帶密度。模塊化設計使其獲得更高的帶寬和更高帶寬通道的數量。再

◆ 超級高帶寬性能
-20GHz-100GHz帶寬
-在36GHz帶寬下高達80個通道運行
-高達160GS/s采樣率
-高達1024 Mpts/Ch存儲深度
-50fsmb采樣時鐘
-通道間抖動130fsrms

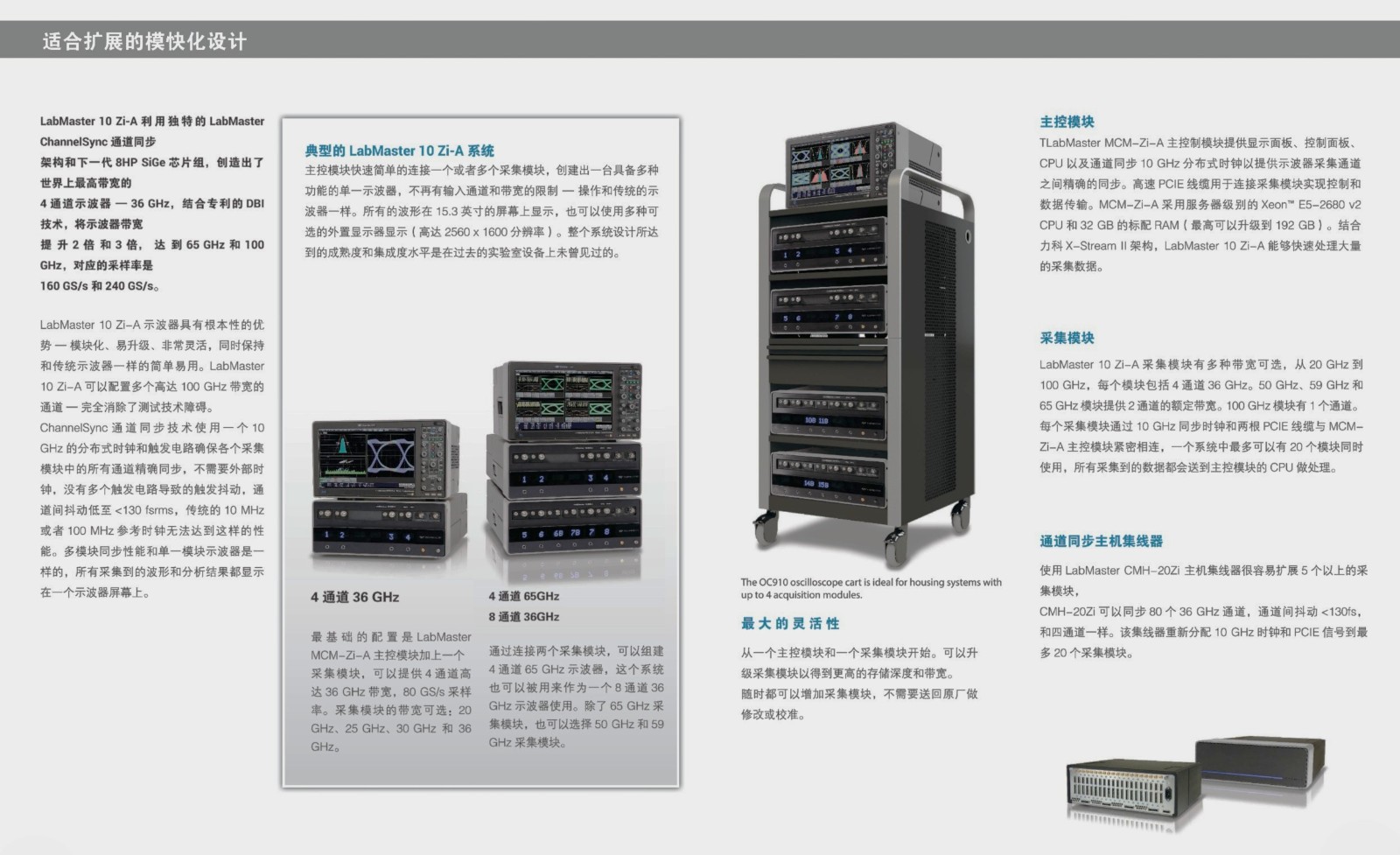

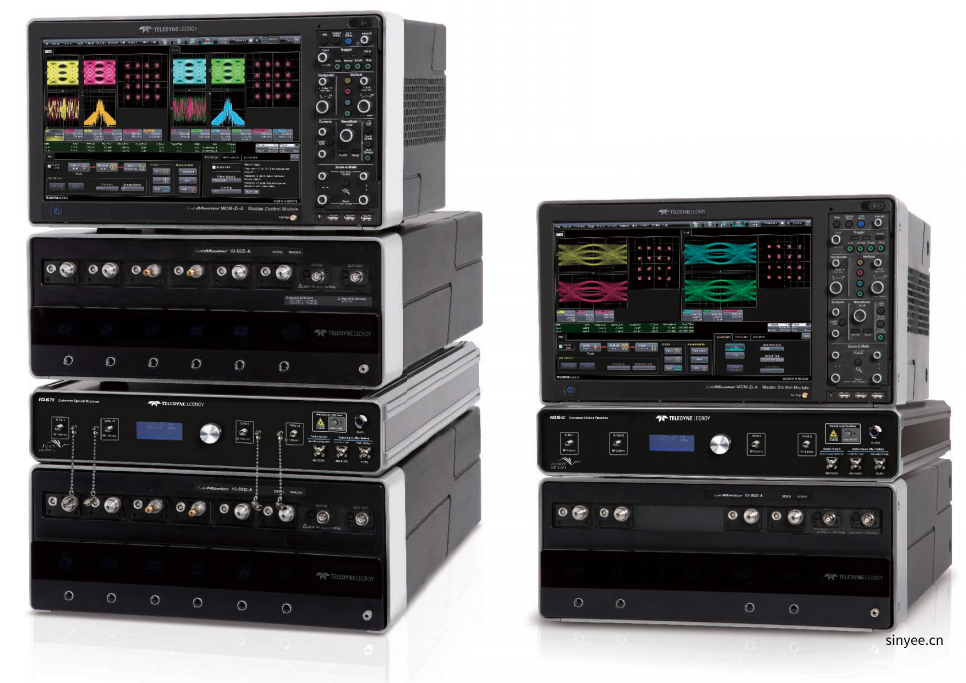

◆ LabMaster 10Zi模塊化示波器系統重新定義了示波器性能
-多個通道同時工作在最高帶寬
-40個通道同時工作在65,60 or 50 GHz
-80個通道同時工作在36.30,or 25GHz
◆帶寬和通道數可以靈活升級
◆ 可以精準同步多個采集模塊(通道間的抖動為130fsms)
◆ 服務器級別的CPU(有效時鐘33.6GHz,高達192GB內存)
◆ 超級高穩定的時鐘(50fsrmb)
◆ 4.9 ps(20-80%)上升時間
◆ 14.1 Gb/s硬件串行觸發

在線咨詢

服務熱線 0755-83248861

產品描述

LabMaster 10 Zi-A系列示波器比

產品	帶寬	通道數	最大存儲器深度	采樣率	典型應用
LabMaster 10- 20 Zi-A 模塊化示波器	20 GHz	高達 80 @ 20 GHz	512 Mpts/Ch	80 GS/s	高速串行數據測試、DDR4 內存測試
LabMaster 10-25- Zi-A 模塊化示波器	25 GHz	高達 80 @ 25 GHz	512 Mpts/Ch	80 GS/s	PCIe 4.0/5.0 測試、USB4、Thunderbolt 4
LabMaster 10-30 Zi-A 模塊化示波器	30 GHz	高達 80 @ 30 GHz	512 Mpts/Ch	80 GS/s	PCIe 5.0 測試、高速網絡、存儲接口
LabMaster 10-36 Zi-A 模塊化示波器	36 GHz	高達 80 @ 36 GHz	512 Mpts/Ch	80 GS/s	PCIe 5.0/6.0 測試、DDR5 內存測試
LabMaster 10-50 Zi-A 模塊化示波器	50 GHz	高達 40 @ 50 GHz	1024 Mpts/Ch	160 GS/s	高端芯片驗證、光學調制分析
LabMaster 10-59 Zi-A 模塊化示波器	59 GHz	高達 40 @ 59 GHz	1024 Mpts/Ch	160 GS/s	高端芯片驗證、光學調制分析
LabMaster 10-65 Zi-A 模塊化示波器	65 GHz	高達 40 @ 65 GHz	1024 Mpts/Ch	160 GS/s	超高速串行數據、先進封裝測試
LabMaster 10-100 Zi-A 模塊化示波器	100 GHz	高達 20 @ 100 GHz	1536 Mpts/Ch	240 GS/s	112G PAM4、太赫茲應用、前沿科研

主要技術指標
輸入通道	4到80
帶寬	20 - 100 GHz
分辨率	8 bit
最大采樣率	240 GS/s 采樣率
最大內存	1536 Mpts
內存	20 Mpts – 512天內 Mpts
