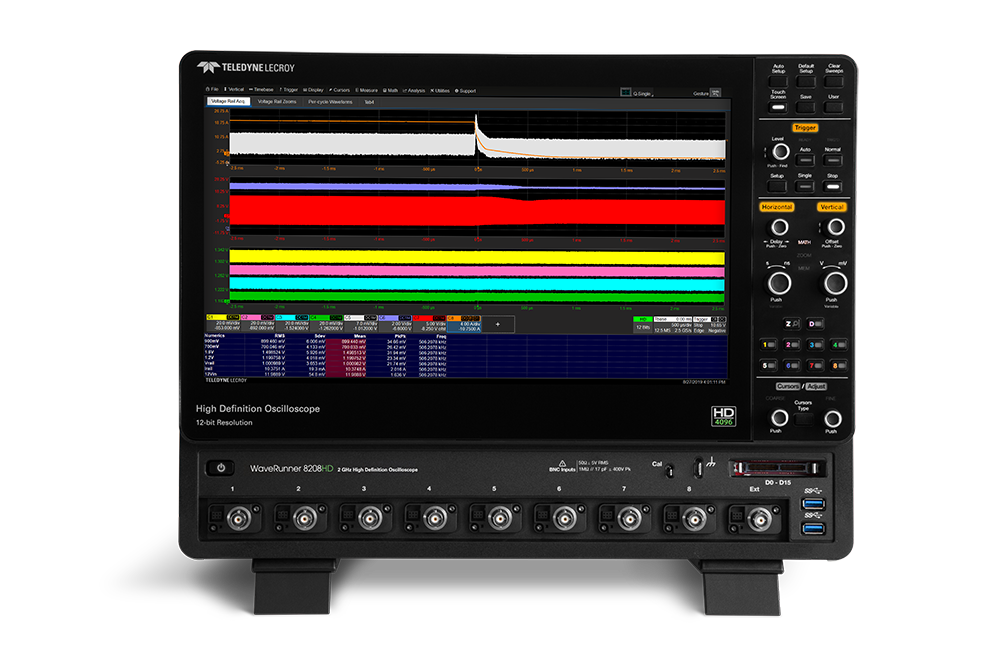

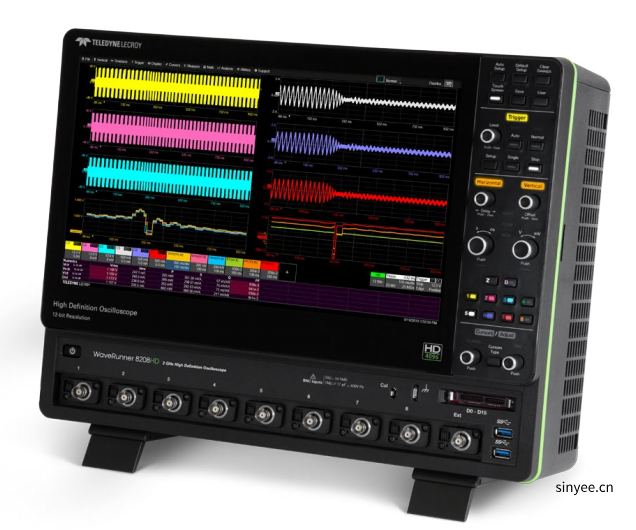

力科WaveRunner 8000HD高精度示波器/MDA8000HD電機驅動分析儀
型號：WaveRunner 8000HD/MDA8000HD
WaveRunner 8000HD是業內唯一的8通道，12位分辨率，2 GHz示波器，采用了力科專利的HD4096高分辨率技術，采用15 6英寸觸摸屏、高通道數以及5 Gpts采集存儲器，是大功率 三相功率轉換、汽車電子、電源
◆ 8個模擬輸入通道
◆ 12-bitADC垂直分辨率，始終保持12bit
◆ 350 MHz,500 MHz,1GHz和2GHz帶寬分布
◆ 長存儲-高達5Gpts
◆ 15.6°UHD觸摸顯示屏
◆ 利用示波器同步及時可擴張到16通道
◆ Q-ScapeTM多選項卡顯示結構
◆ 混合信號能力(16通道數字邏輯，1.25 GS/s采樣率)
◆ 串行數據觸發和解碼
◆ 強大的分析能力
在線咨詢
服務熱線
0755-83248861
分享至
產品描述
主要技術指標
輸入通道 | 8 |
帶寬 | 350 MHz-2 GHz |
分辨率 | 12-bit |
最大采樣率 | 10 GS/s 采樣率 |
最大內存 | 5 Gpts |
內存 | 50 Mpts - 5 分 |
WaveRunner 8000HD系列型號比較
| 產品 | 帶寬 | 通道數 | 最大存儲器深度 | 采樣率 |
|---|---|---|---|---|
WaveRunner 8038HD 高精度示波器 | 350 MHz | 8 個輸入通道 | 5 Gpts（2 通道操作） | 10 GS/s |
WaveRunner 8058HD 高精度示波器 | 500 MHz | 8 個輸入通道 | 5 Gpts（2 通道操作） | 10 GS/s |
WaveRunner 8108HD 高精度示波器 | 1 GHz | 8 個輸入通道 | 5 Gpts（2 通道操作） | 10 GS/s |
WaveRunner 8208HD 高精度示波器 | 2 GHz | 8 個輸入通道 | 5 Gpts（2 通道操作） | 10 GS/s |
MDA 8038HD 高精度示波器 | 350 MHz | 8 個輸入通道 | 5 Gpts（2 通道操作） | 10 GS/s |
MDA 8058HD 高精度示波器 | 500 MHz | 8 個輸入通道 | 5 Gpts（2 通道操作） | 10 GS/s |
MDA 8108HD 高精度示波器 | 1 GHz | 8 個輸入通道 | 5 Gpts（2 通道操作） | 10 GS/s |
MDA 8208HD 高精度示波器 | 2 GHz | 8 個輸入通道 | 5 Gpts（2 通道操作） | 10 GS/s |
主要功能
■ 最高分辨率 – 全時 12 位
■ 更多通道，靈活性 – 8 個模擬通道和 16 個數字通道
■ 最長記憶 – 5 Gpt 記錄，導航簡單 – 毫不妥協
■ 使用 OscilloSYNC 在一臺顯示器上查看 16 個通道
■ 強大、深入的工具箱支持并簡化復雜的分析
■ 帶有一鍵式用戶界面的 MAUI實現直觀高效的操作
■ 區域觸發 – 復雜信號的簡單觸發
WaveRunner 8000HD系列與MDA8000HD系列差異
1. 核心功能定位
2. 預安裝軟件差異
HD4096 – 12 位始終，16 x 更接近完美
Teledyne LeCroy 高清 12-bit 示波器使用獨特的 HD4096 技術提供卓越且不折不扣的測量性能。 HD4096 技術在全帶寬下提供更高的分辨率和更低的噪聲——始終為 12 位，毫不妥協。
更多渠道，更靈活
這個 WaveRunner 8000HD 8 通道示波器是唯一提供 8 個模擬通道和 16 個數字通道的示波器，允許兩個 8 通道系統同步，并且不會因?yàn)槭褂脭?shù)字通道而受到懲罰。 其他示波器要求您用寶貴的模擬通道換取數字輸入。

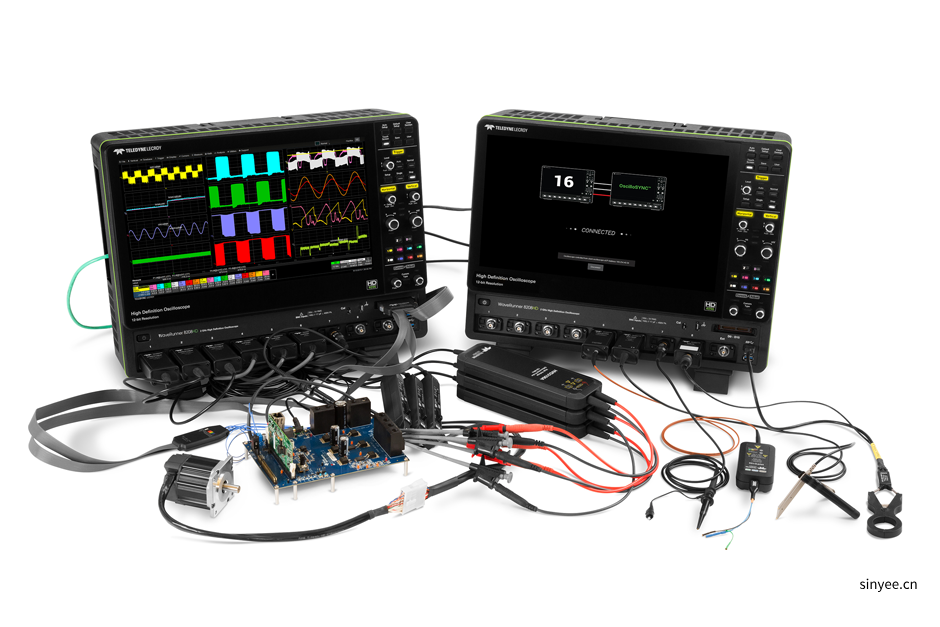

16 個通道，OscilloSYNC
使用 OscilloSYNC 技術在單個顯示器上查看和控制 16 個模擬通道——就像擁有一個 16 通道采集系統一樣。 只需四個簡單的步驟即可輕松設置。
更長的存儲，簡單的導引
具有高達 5 Gpts 的采集內存， WaveRunner 8000HD 8通道， 12-bit 示波器捕獲很長一段時間，但保持高采樣率以查看更小的細節。 WaveRunner 8000HD 可以以 500GS/s 的全采樣率采集 10 毫秒的數據 - 并且始終具有 12 位分辨率。
三相電源轉換測試
WaveRunner 8000HD 8通道， 12-bit 示波器提供 8 個模擬通道（16 個帶 OscilloSYNC）、三相功率分析軟件和用于逆變器分段、電力系統和控制測試的高性能探頭。
汽車電子測試
WaveRunner 8000HD 8通道， 12-bit 示波器結合了高通道數、長內存和范圍廣泛的驗證和調試軟件，可以更好地滿足汽車行業的特定測試需求。
電源完整性和電源排序測試
WaveRunner 8000HD 8通道， 12-bit 示波器的高分辨率、長內存和高通道數讓您可以驗證和調試電源、傳輸和消耗的所有方面 - 完全有信心。
深度嵌入式計算系統測試
WaveRunner 8000HD 8通道， 12-bit 示波器以更高分辨率獲取更長的記錄，以進行更全面的深度嵌入式計算系統分析（模擬、數字、串行數據和傳感器）。
