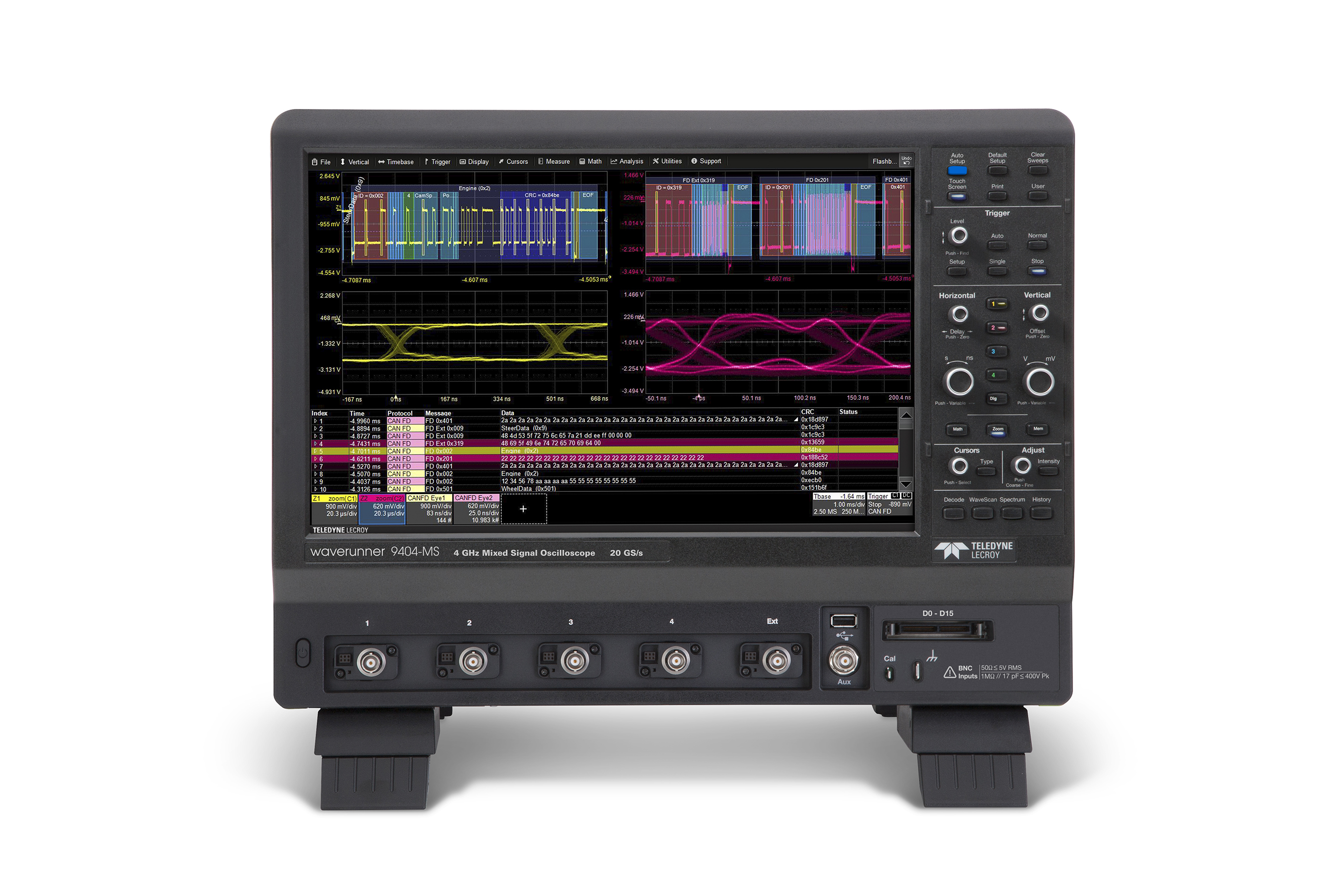

力科WaveRunner9000系列示波器-云帆興燁
型號：WaveRunner9000
WaveRunner9000示波器結合了高端示波器的經驗，通過配置廣泛的工具來縮短調試的時間。MAUI的OneTouch特點提供了獨特的觸摸操作體驗，提高了示波器的操作效率。500MHz-4GHz帶寬范圍，40GS／s采樣率，
◆ 500 MHz、1GHz、2.5GHz、4GHz帶寬
◆ 高達40 GS/s采樣率
◆ 高級工具：
? -抖動和時序分析能力
? -WaveScan-搜索和查找
? -LabNotebook在線報告生成器
? -History Mode-波形回放
·軟件選項：
? -高級定制
? -數字濾波
? -頻譜分析
? -器件和開關電源分析
? -全面的串行數據分析、調試、驗證及一致性工具
◆ 采樣率達到1.25GS/s的16數字通道：
? -模擬和數字交叉碼型觸發
? -數字碼型搜索查找
? -模擬和數字時序測量
? -邏輯門仿真
? -活動指示器
在線咨詢
服務熱線
0755-83248861
分享至
產品描述
主要技術指標 | |
輸入通道 | 4 |
帶寬 | 500 MHz-4 GHz |
分辨率 | 8 bit |
最大采樣率 | 20 GS/s - 40 GS/秒 |
最大內存 | 32 Mpts （2 通道操作） |
內存 | 16 Mpts – 128天內 Mpts |
WaveRunner 9000系列型號比較
| 產品 | 帶寬 | 通道數 | 最大存儲器深度 | 采樣率 |
|---|---|---|---|---|
WaveRunner 9054 高精度示波器 | 500 MHz | 4 個模擬通道 | 32 Mpts （2 通道操作） | 10Ch 上 4 GS/s |
WaveRunner 9104 高精度示波器 | 1 GHz | 4 個模擬通道 | 32 Mpts （2 通道操作） | 10Ch 上 4 GS/s |
WaveRunner 9104-MS 高精度示波器 | 1 GHz | 4 個模擬通道和 16 個數字通道 | 32 Mpts （2 通道操作） | 10Ch 上 4 GS/s |
WaveRunner 9254 高精度示波器 | 2.5 GHz | 4 個模擬通道 | 32 Mpts （2 通道操作） | 10Ch 上 4 GS/s |
WaveRunner 9254-MS 高精度示波器 | 2.5 GHz | 4 個模擬通道和 16 個數字通道 | 32 Mpts （2 通道操作） | 20 GS/s 在 4 通道 |
WaveRunner 9254M 高精度示波器 | 2.5 GHz | 4 個模擬通道 | 128 Mpts （2 通道操作） | 20 GS/s 在 4 通道 |
WaveRunner 9254M-MS 高精度示波器 | 2.5 GHz | 4 個模擬通道和 16 個數字通道 | 128 Mpts （2 通道操作） | 20 GS/s 在 4 通道 |
WaveRunner 9404 高精度示波器 | 4 GHz | 4 個模擬通道 | 32 Mpts （2 通道操作） | 10Ch 上 4 GS/s |
WaveRunner 9404-MS 高精度示波器 | 4 GHz | 4 個模擬通道和 16 個數字通道 | 32 Mpts （2 通道操作） | 10Ch 上 4 GS/s |
WaveRunner 9404M 高精度示波器 | 4 GHz | 4 個模擬通道 | 128 Mpts （2 通道操作） | 20 GS/s 在 4 通道 |
WaveRunner 9404MS 高精度示波器 | 4 GHz | 4 個模擬通道和 16 個數字通道 | 128 Mpts （2 通道操作） | 20 GS/s 在 4 通道 |
主要功能
■ 500 MHz - 4 GHz 帶寬
■ 高達 40 GS/s 的采樣率
■ 15.4”電容式觸摸屏
■ 帶有 OneTouch 的 MAUI
■ 強大、深入的工具箱
■ 出色的串行數據工具
■ 16 個數字通道，速率為 1.25 GS/s
■ 巨大的應用偏移范圍
■ 可選的應用程序包
帶有 OneTouch 的 MAUI
MAUI - 更先進的用戶界面讓示波器的所有功能觸手可及。 為觸控而設計，為簡單而構建，為解決問題而生。 帶 OneTouch 的 MAUI 結合了拖放和輕彈功能，可在示波器操作中提供強大的效率。
強大、深入的工具箱
我們的波形分析工具和應用程序包提供強大的洞察力。 將我們強大而深入的工具箱與多達 64 Mpts/ch 采集內存和同類產品中更強大的主板 - Intel CoreTM i5-6500 四核（核心）、3.2 GHz、高達 16 GB RAM。
出色的串行數據工具
支持多達 29 種標準 - 所有標準均配備業界最佳的串行解碼器。 許多都配備了高性能觸發器、用于驗證效率的獨特測量和圖形工具（包括軟件串行 DAC）以及眼圖和物理層測試工具。
強大的混合信號能力
Teledyne LeCroy 的 WaveRunner 9000-MS 混合信號示波器結合了高性能模擬通道 WaveRunner 9000 具有 16 個數字輸入的靈活性。 此外，許多觸發和解碼選項使 WaveRunner 9000-MS 成為一體式模擬、數字、串行調試機。
巨大的應用偏移范圍
16 位偏移 DAC 允許在 10 mV/div 時實現 ±20 V 偏移，在 4 mV/div 時實現 ±5 V 偏移，在最高靈敏度 (1.6 mV/div) 時實現驚人的 ±1 V 偏移。 如此大的應用偏移使得獲取和查看直流或傳感器信號上的小信號變化（例如紋波、噪聲、瞬態干擾）變得容易。 它們還為許多 Teledyne LeCroy 的高壓探頭提供擴展的偏置范圍。
最大采樣率和內存的“M”型號
業界強大的 40 GS/s 采樣率甚至可以對具有最快上升時間的信號進行詳細的邊緣重建。 長內存允許在更長的時基內保持最大采樣率。 64 Mpts 存儲器非常適合調試高速串行數據總線上的長期行為。
WaveRunner 8000-R 2U 外形型號
WaveRunner 8104-R, WaveRunner 8254M-R 和 WaveRunner 8404M-R 示波器利用 WaveRunner 9000 采集系統以方便、小巧的外形提供高性能、4 GHz 示波器。
