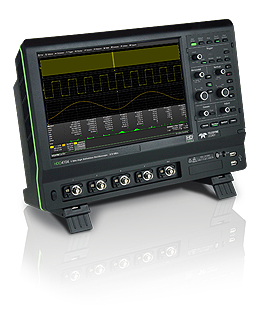

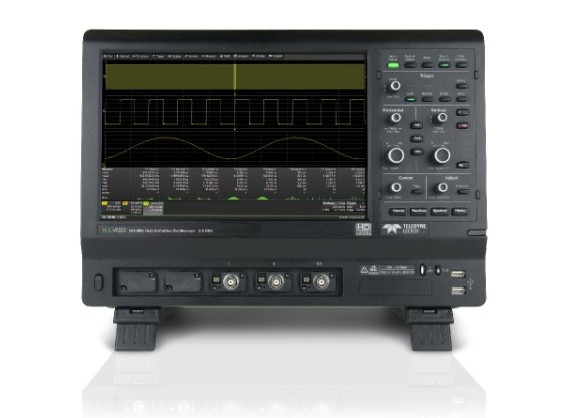

型號：HDO4000A
HDO4000系列示波器應用力科的HD4096技術，結合長存儲深度、緊湊輕巧的結構設計、12 1 "多點觸摸 顯示屏和強大的調試軟件工具，提供給客戶精確測量和快速調試的理想示波器。
◆ 帶寬：200MHz、350MHz、500MHz、1GHz
◆ 垂直分辨率：12bit
◆ 通道：4路模擬，16路數字(選配)
◆ 采樣率：10GS/s for 4 ch
◆ 存儲深度：12.5Mpts for 4ch;25Mpts for 2ch(選配最高50Mpts)
◆ 12.1”觸摸顯示屏
◆ WaveScan-高級搜索和查找工具
◆ LabNotebook強大的歸檔工具支持離線分析
◆ 標配pass/fail功能，自動化測試，測試結果可追溯
◆ 強大的串行解碼分析
◆ 豐富的力科probus探頭支持
◆ 標配widows操作系統
在線咨詢
服務熱線
0755-83248861
分享至
產品描述
主要技術指標 | |
輸入通道 | 4 |
帶寬 | 200 MHz-1 GHz |
分辨率 | 12-bit |
最大采樣率 | 10 GS/s 采樣率 |
最大內存 | 25 Mpts |
內存 | 12.5 Mpts – 25天內 Mpts |
HDO4000A系列示波器型號比較
| 產品 | 帶寬 | 通道數 | 最大存儲器深度 | 采樣率 |
|---|---|---|---|---|
HDO4024A 高精度示波器 | 200 MHz | 4 個模擬通道 | 25 Mpts（4 通道操作） | 10 GS/s |
HDO4034A 高精度示波器 | 350 MHz | 4 個模擬通道 | 25 Mpts（4 通道操作） | 10 GS/s |
HDO4054A 高精度示波器 | 500 MHz | 4 個模擬通道 | 25 Mpts（4 通道操作） | 10 GS/s |
HDO4104A 高精度示波器 | 1 GHz | 4 個模擬通道 | 25 Mpts（4 通道操作） | 10 GS/s |
HDO4034A-MS 高精度示波器 | 350 MHz | 4 個模擬通道和 16 個數字通道 | 25 Mpts（4 通道操作） | 10 GS/s |
HDO4054A-MS 高精度示波器 | 500 MHz | 4 個模擬通道和 16 個數字通道 | 25 Mpts（4 通道操作） | 10 GS/s |
HDO4104A-MS 高精度示波器 | 1 GHz | 4 個模擬通道和 16 個數字通道 | 25 Mpts（4 通道操作） | 10 GS/s |
主要功能
■ 4個輸入通道
■ 16 個數字通道（帶 –MS 型號）
■ 12-bit ADC 分辨率，高達 15 位，分辨率增強
■ 高達 10 GS/s 的采樣率增強
■ 200 MHz、350 MHz、500 MHz 和 1 GHz 帶寬
■ ±10 V 應用偏移，高增益設置
■ 長記憶 - 最多 50 個 Mpts/Ch
■ 帶有 OneTouch 用戶界面的 MAUI
■ 出色的串行數據工具
■ 強大、深入的工具箱
■ 區域觸發 – 復雜信號的簡單觸發
HD4096 高清技術
能夠以比其他示波器高 16 倍的分辨率捕獲和顯示信號。 捕獲和顯示的波形更清晰、更清晰。 在其他示波器的噪聲中經常丟失的信號細節在 HD4096 上清晰可見且易于區分。 HD4096 使示波器能夠提供更高的測量精度，從而改進調試和分析。
巨大的應用偏移范圍
16 位偏移 DAC 在 10 mV/div 時允許 ±20 V 偏移，在 4 mV/div 時允許 ±5 V，在最高靈敏度 (1.6 mV/div) 時允許驚人的 ±1 V 偏移。 如此大的應用偏移（與 12 位相結合）可以輕松獲取和查看 DC 或傳感器信號上的小信號變化（例如紋波、噪聲、瞬態干擾）。 它們還為 Teledyne LeCroy 的許多高壓探頭提供了擴展的偏移范圍。
帶有 OneTouch 的 MAUI
MAUI – 簡單的用戶界面，讓您輕松掌握示波器的所有功能。專為觸摸而設計，簡單易用，專為解決問題而設計。帶有 OneTouch 的 MAUI 結合了拖放和輕拂功能，可提供強大的示波器操作效率。

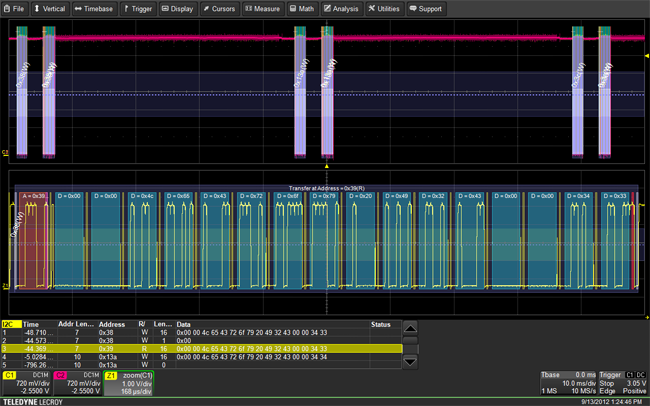

出色的串行數據工具
支持多達 23 種標準 - 全部配備強大的串行解碼器。許多都配備高性能觸發器。

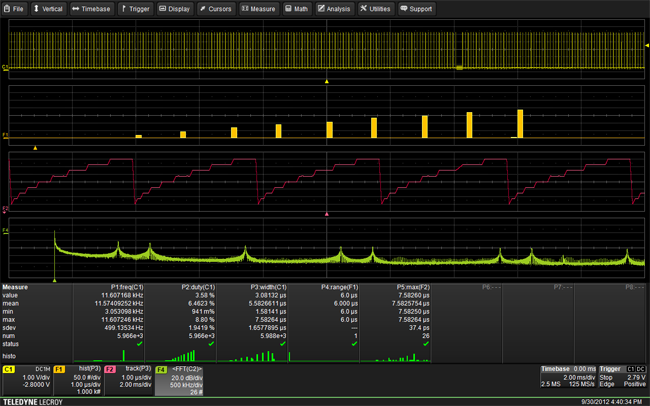

強大、深入的工具箱
我們的波形分析工具和應用程序包提供強大的洞察力。 將我們強大而深入的工具箱與多達 50 Mpts/ch 采集內存和同類產品中功能強大的主板 – Intel? Core? i3-2330E 雙核（核心）、2.2 GHz（每核）和 8 GB RAM 標準。
