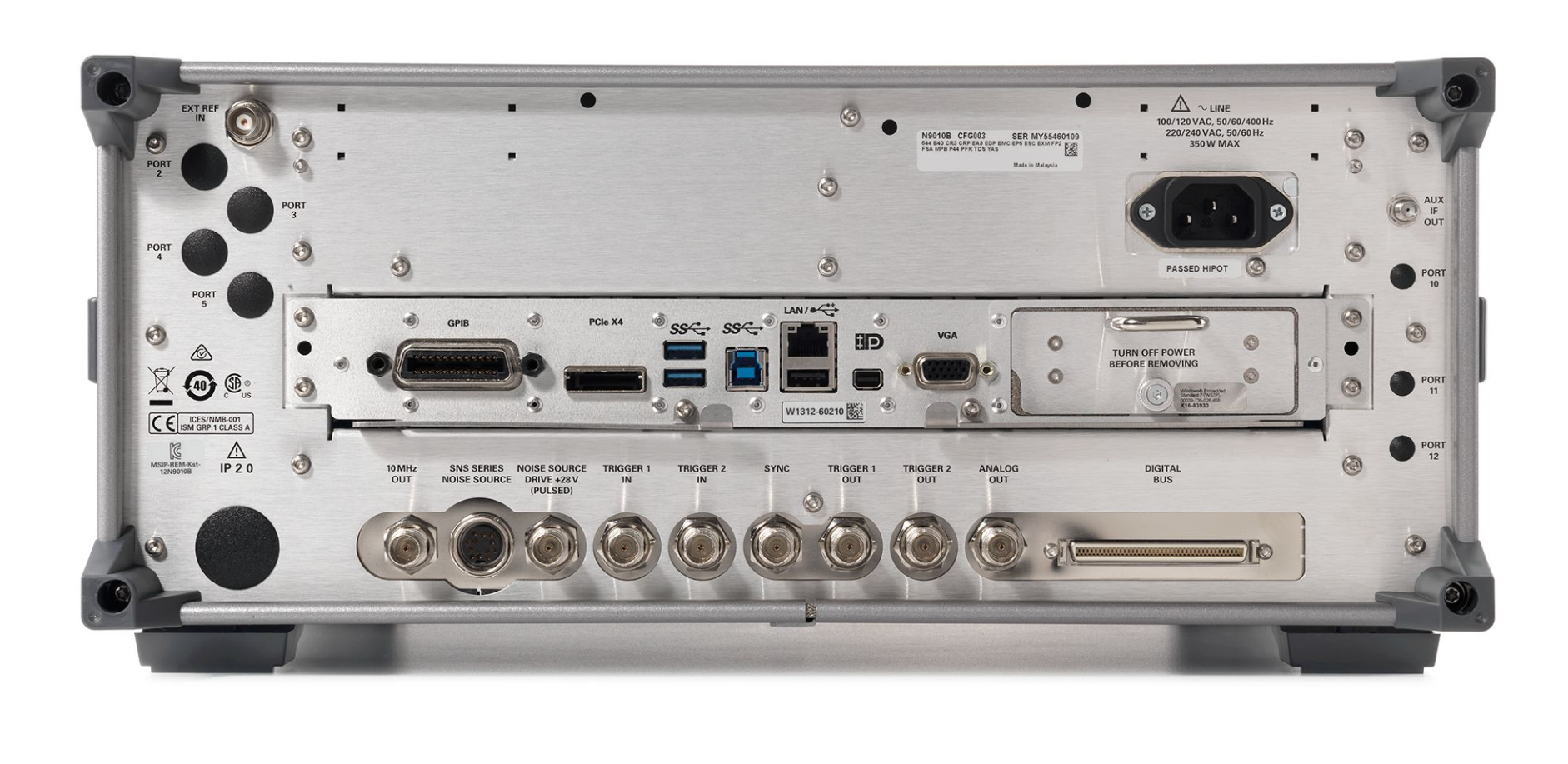

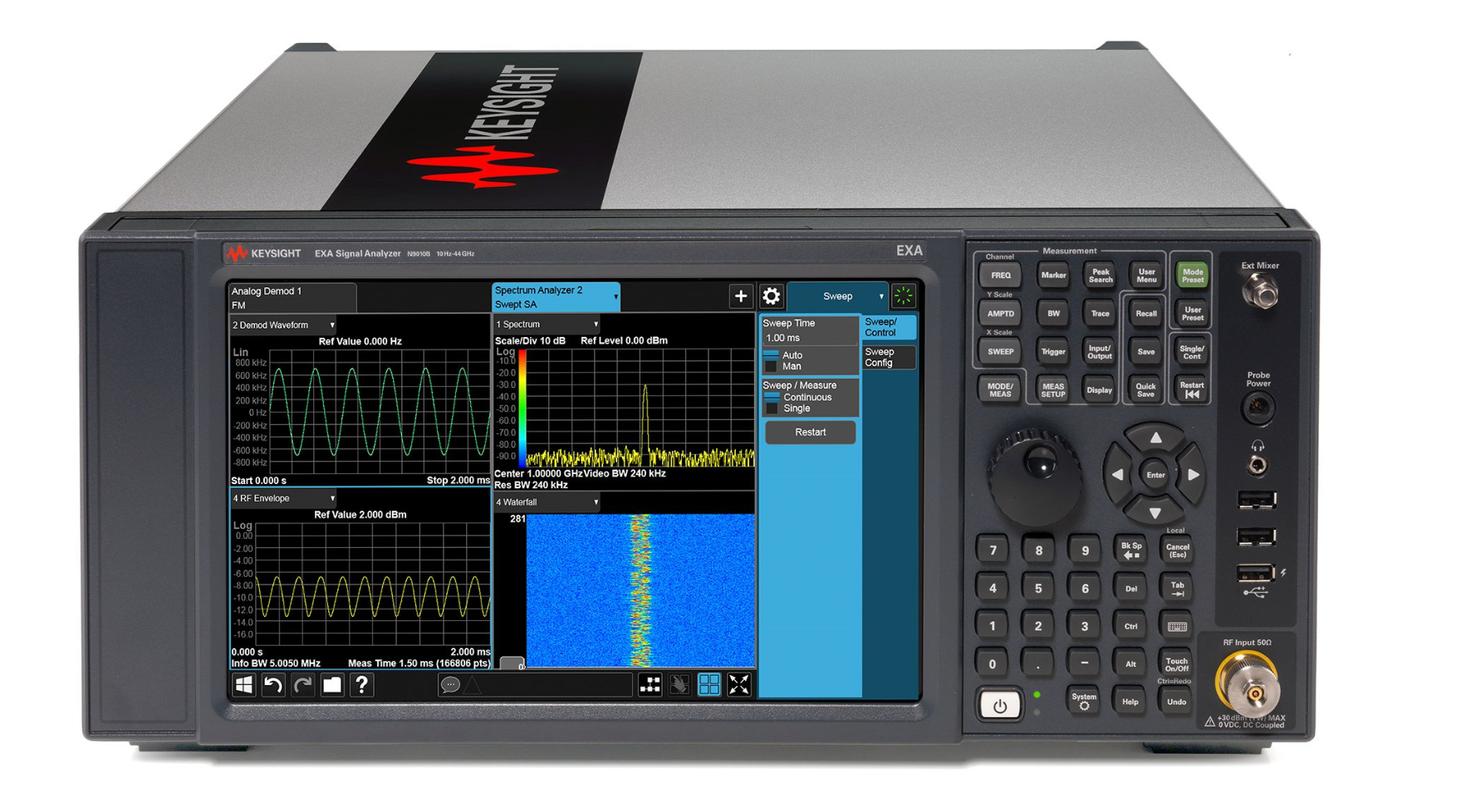

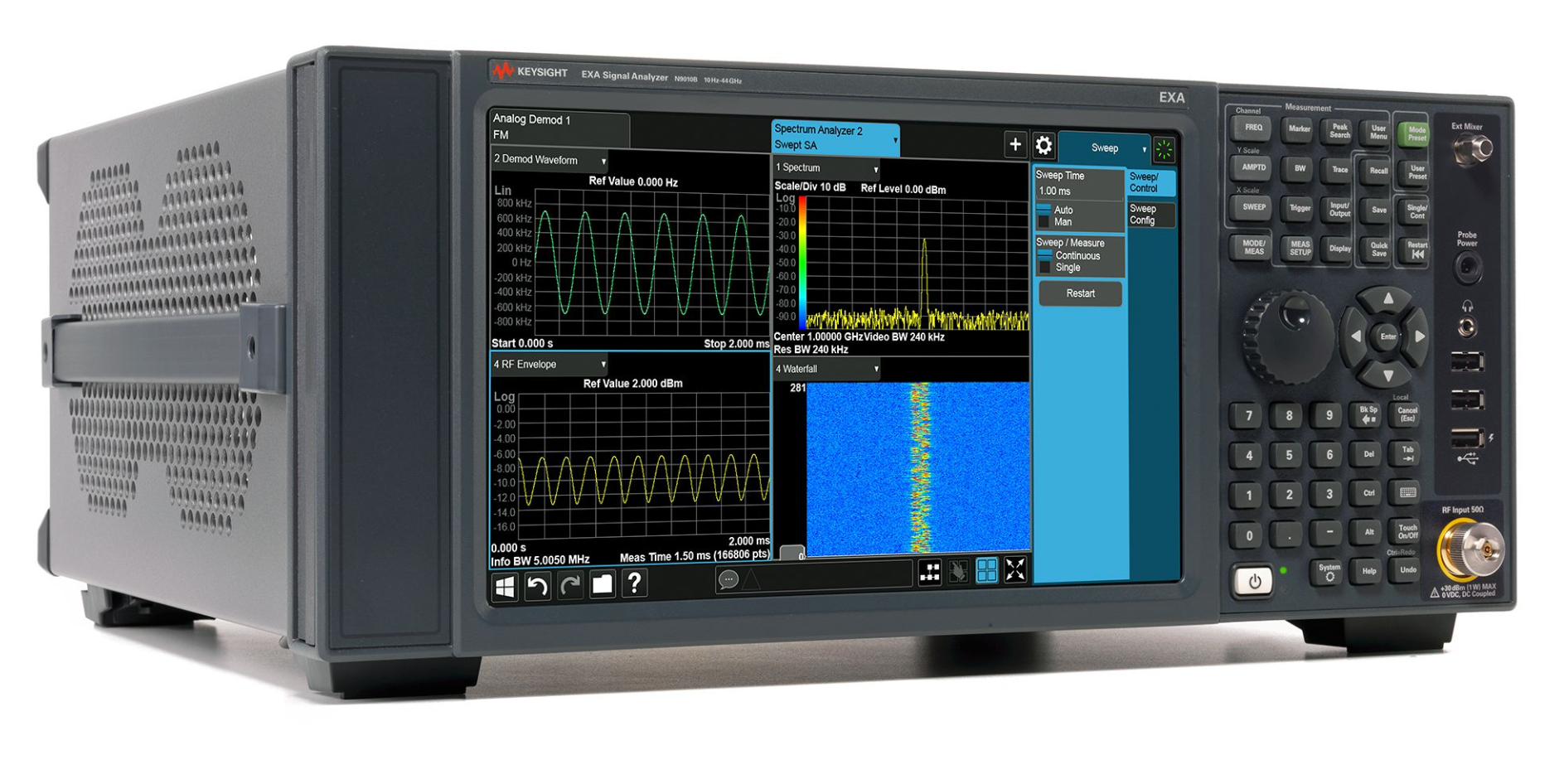

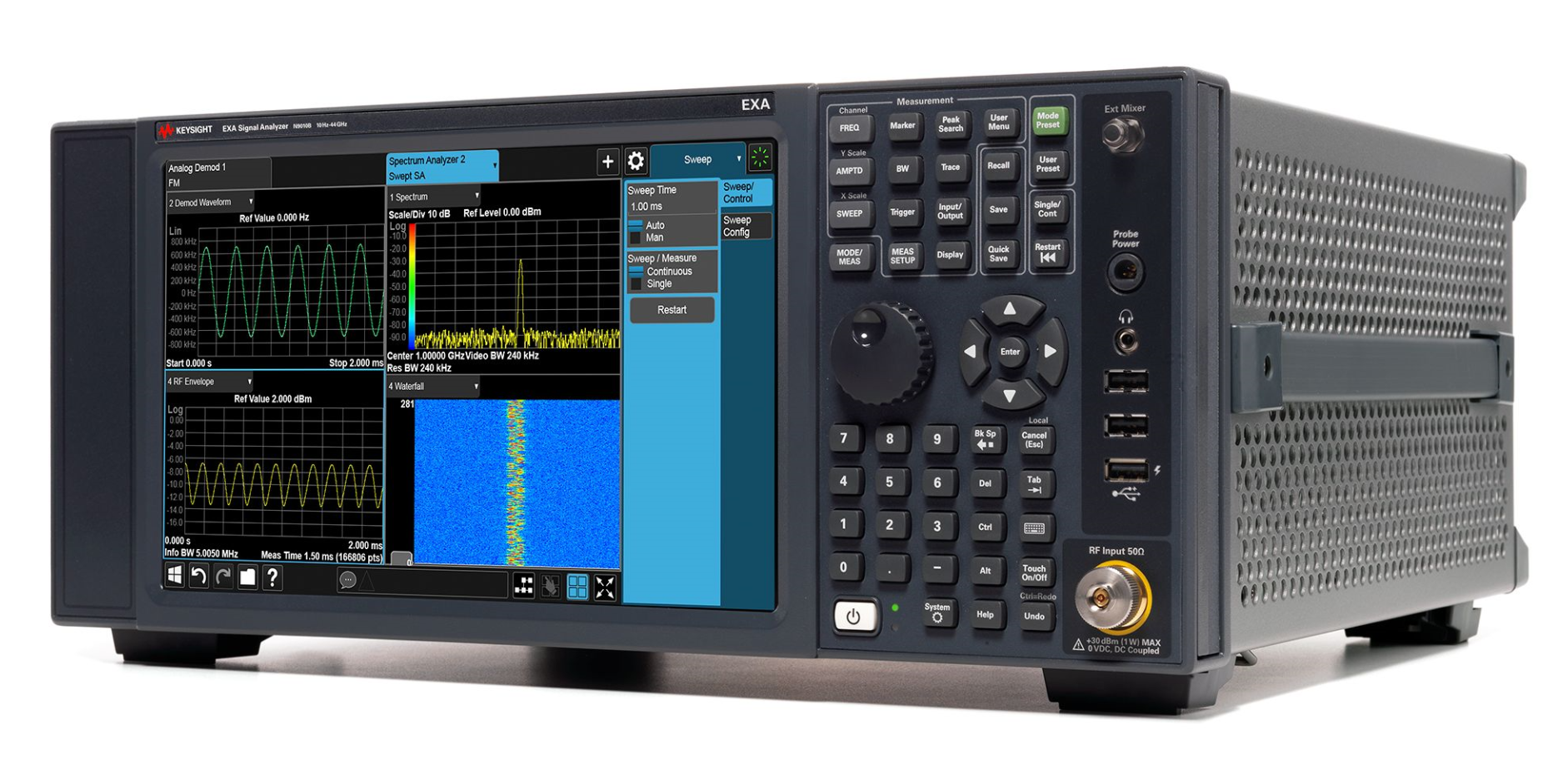

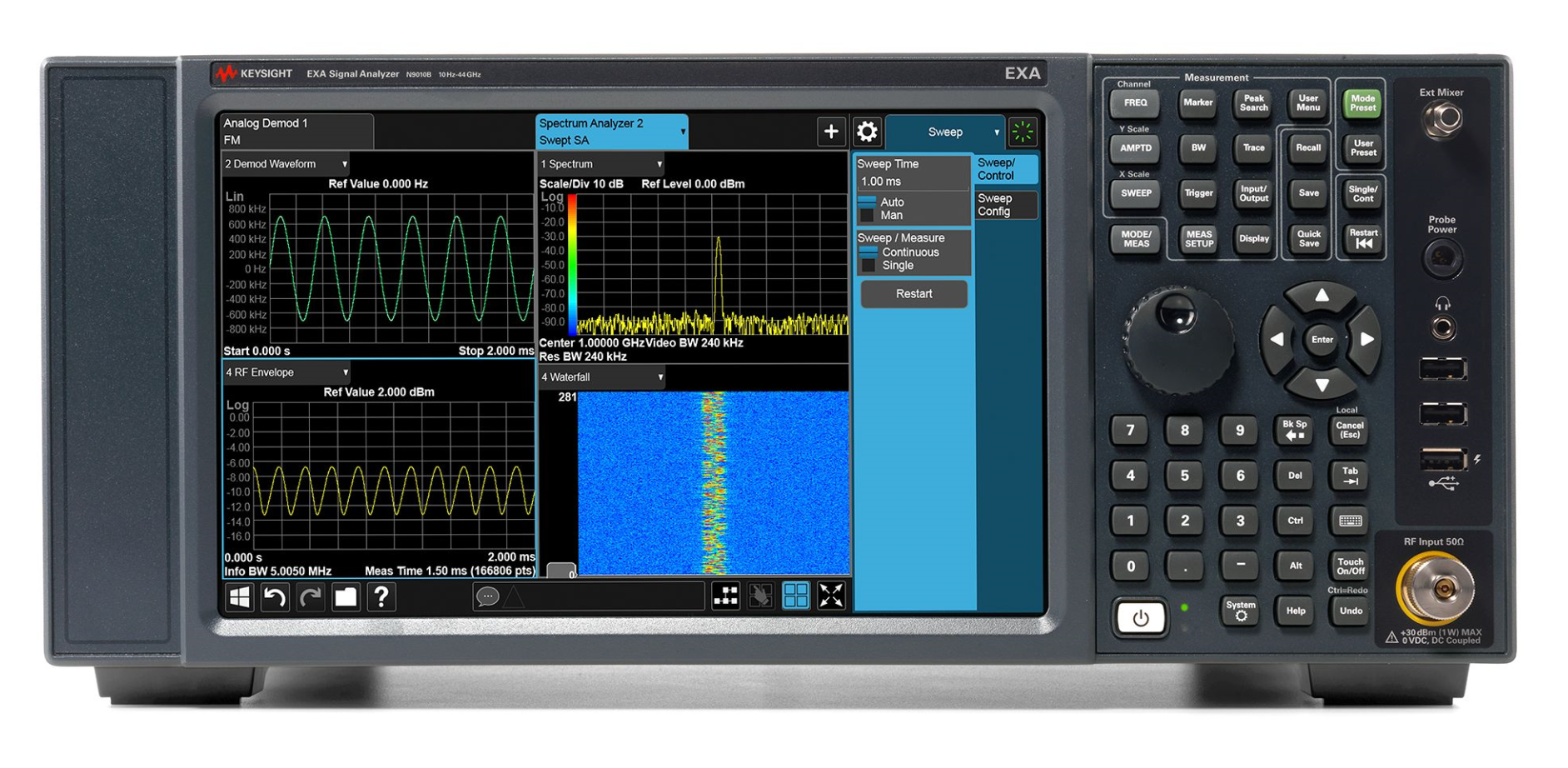

是德 N9010B 頻譜分析儀

頻率選件

3.6、7、13.6、26.5、32、44 GHz，使用混頻器可達 1.1 THz

標準衰減器衰減范圍

60 dB

標準衰減器步進

10 dB

實時帶寬選件

無

1 GHz 時的 DANL

-172 dBm

最大分析帶寬

40 MHz

1 GHz 時，1 MHz 頻偏處的相位噪聲

-136 dBc/Hz

1 GHz 時，10 kHz 頻偏處的相位噪聲

-109 dBc/Hz

1 GHz 時，30 kHz 頻偏處的相位噪聲

-109 dBc/Hz

三階截獲（TOI），1 GHz 時

+18 dBm

總體幅度精度

±0.27 dB

帶寬選件

標配 25，40 MHz

應用——蜂窩

• GSM/EDGE

• LTE/LTE-Advanced

• NB-IoT

• W-CDMA/HSPA/HSPA+

應用——通用

• 89600 VSA 軟件

• 模擬解調

• 噪聲系數(shù)

• 相位噪聲

• 脈沖

• EMI

• MATLAB

• Vector Modulation Analysis

應用——無線連通性

• Bluetooth? (BR/EDR/LE4.2/5.0)

• Short Range Communications (ZigBee, Z-Wave)

• WLAN 802.11(a/b/g/j/p/n/ac/af/ah/ax)

觸發(fā)

• 電平

• 射頻猝發(fā)

• 線路

• 外置

• 周期

2 GHz 時的 DANL，不配備前置放大器

-150 dBm

10 GHz 時的 DANL，不配備前置放大器

-147 dBm
