N9000B CXA 信號分析儀
 9 kHz 至 26.5 GHz

掌握工業通信和物聯網信號分析的核心要素
N9000B CXA 信號分析儀是是德科技 X 系列中的一款低成本入門級信號分析儀，專為工業 通信和物聯網應用提供基本的信號分析能力。N9000B CXA 傳承了 X 系列的強大功能和 久經考驗的測量技術，是一個可靠的頻譜和信號分析平臺，可滿足您的各種需求：射頻 設計驗證、工程、制造和維修服務等等。

一款靈活、可擴展的測試平臺
如果您除了需要頻譜分析之外還想更深入地洞察自己的設計，CXA 可以輕松擴展其功能， 包括模擬/數字解調、噪聲系數、EMI 發射、LoRa、NB-IoT 信號分析等，從而妥善保護 您的投資。所有這些擴展功能都可以通過 X 系列應用軟件輕松激活。

為您的測試臺配上 CXA 信號分析儀的三大理由
卓越的性能讓您能夠信心十足地完成每次測量
? 頻率范圍：9 kHz 至 3/7.5/13.6/26.5 GHz
? 經過完全校準的內部前置放大器，頻率最高達到 26.5 GHz
? 分辨率帶寬：1 Hz 至 8 MHz
? 顯示平均噪聲電平（1 GHz 時）：-163 dBm/Hz
? 三階截獲（1 GHz 時）：+17 dBm
? 總體絕對幅度準確度（1 GHz 時）：± 0.5 dB
? 相位噪聲（1 GHz，10 kH)

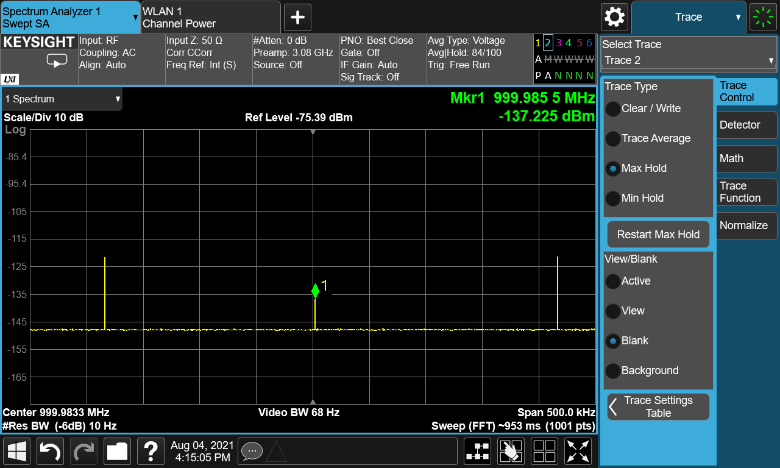

圖 1. 輕松檢測低電平和相鄰信號

可擴展的應用軟件幫助您更深入地洞察自己的設計
為 CXA 搭配上的應用軟件就可以滿足您 不斷升級的測試需求：
? EMI 預兼容測試特性：CISPR16-1-1 帶寬、準峰值 檢波器、極限線和幅度校正因子，以及簡單易用的 儀器預設置功能
? 常見應用軟件，如噪聲系數、相位噪聲、EMI 發射、 矢量信號解調（VMA）和模擬解調
? 大量無線連通信號分析應用軟件，如 LoRa CSS、 802.15.4 Zigbee、藍牙 4.0/4.2 和藍牙 5、WLAN  802.11a/b/g/j/p/n/af/ah；以及從 2G 到 4G 的傳統 蜂窩通信制式

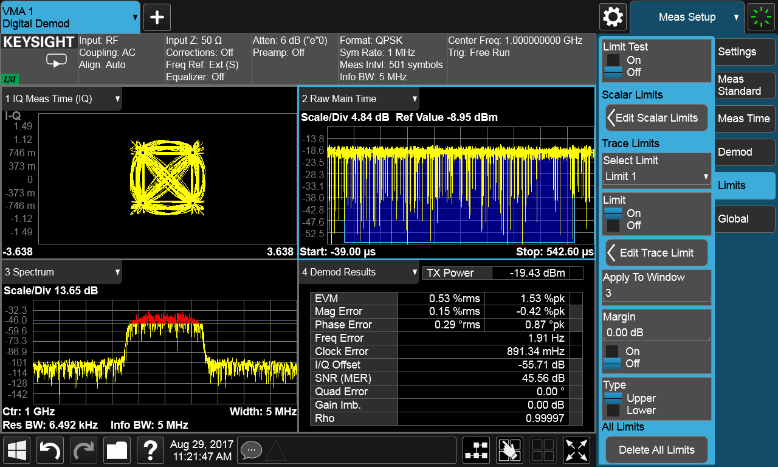

圖 2. 通過 VMA 應用軟件進行信號解調分析

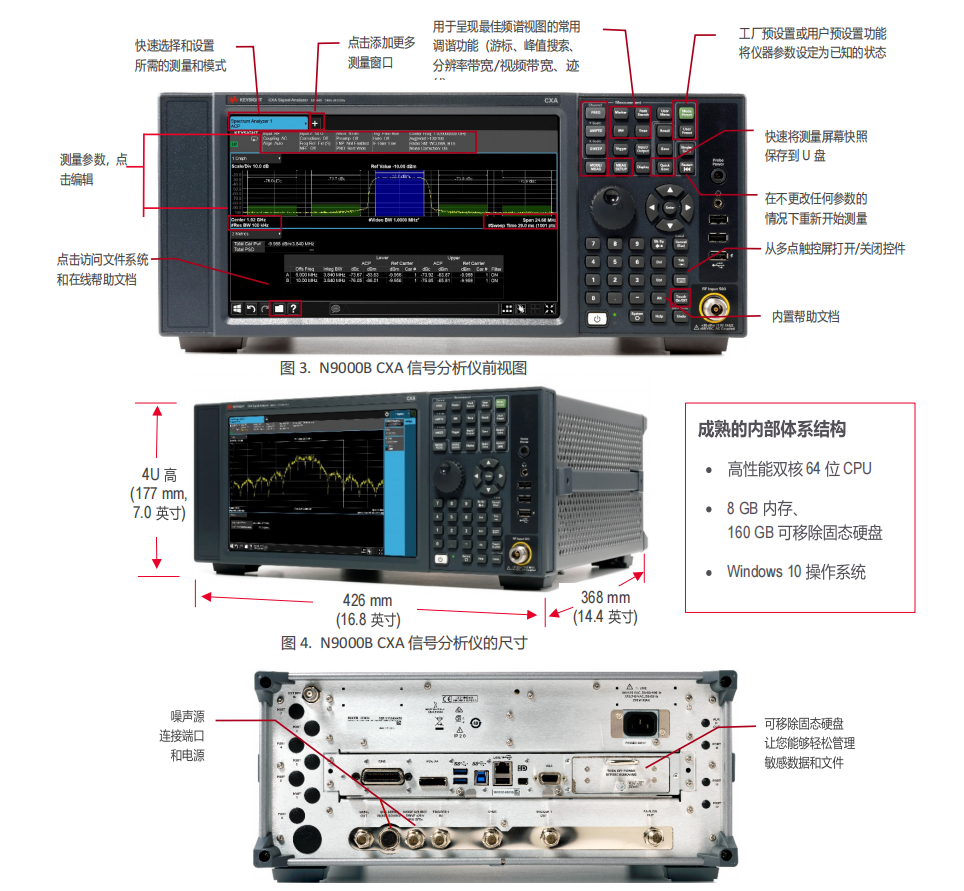

在手動或遠程操作環境下都能輕松使用
? 多點觸控圖形用戶界面，10.6 英寸顯示屏 ? Powersuite（需要 N90EMPSMB 軟件）涵蓋常用的功率測量， 例如信道功率、PSD、OBW、ACP、CCDF、SEM、諧波、 雜散發射、射頻脈沖功率和 TOI
? 具有 經 LXI-C 認證的 LAN 觸發和時間同步功能
? I/O 接口選擇：USB、100 Base-T LAN、GPIB
? 編程代碼與 Agilent ESA 和 X 系列兼容，支持 IVI-COM
? 支持 BenchVue 軟件（BV90001B）

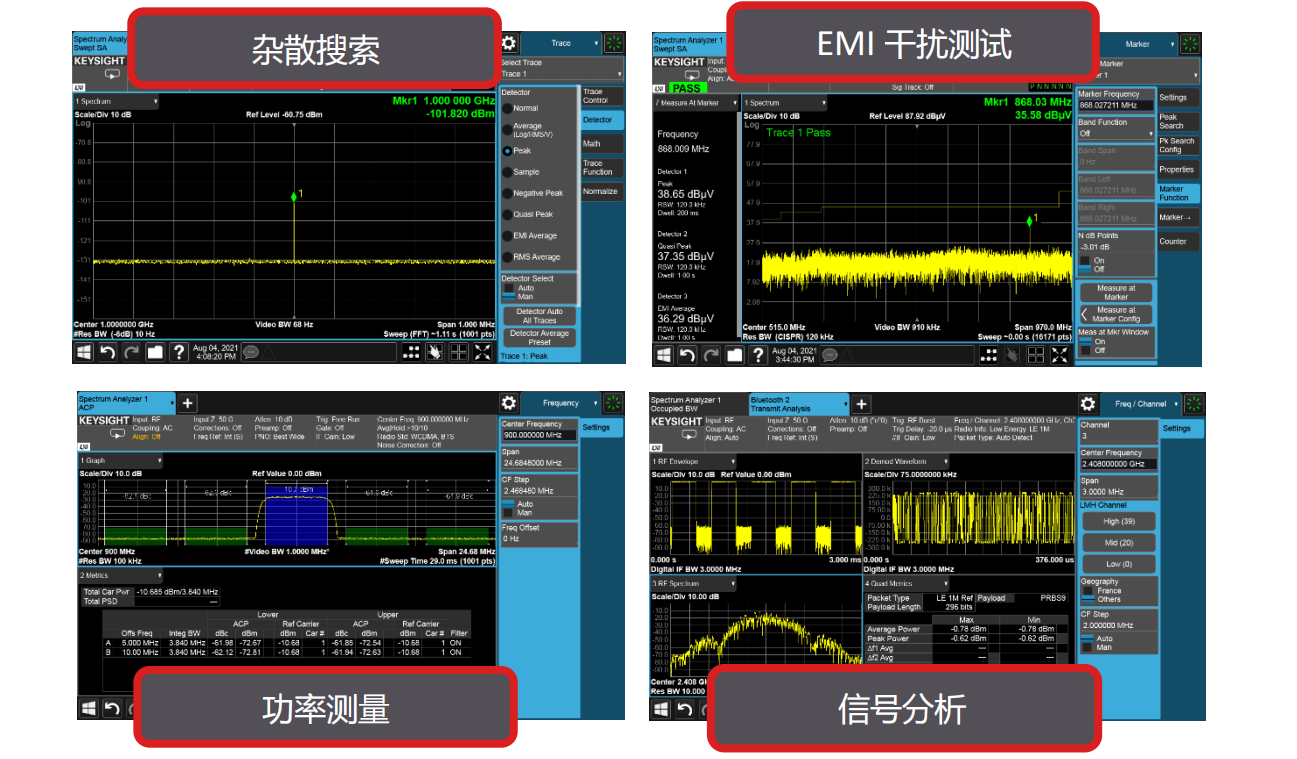

CXA 提供的常見測量
      射頻設計工程師的最終目標是確保射頻發射機以正確的頻率和足夠的功率發射信號，同時不會因?yàn)楣β?過大而對附近的其他電子器件造成干擾。例如，在無線發射機測試?yán)?，您主要關注的是發射功率和頻率 以及它們的準確度。您還需要關注那些可能對整個系統產生內部或外部干擾的諧波、雜散和失真。如果您 是負責設計無線器件、IoT 器件或醫療器件，那么需要根據特定無線標準對產品進行測試，確保您的器件 符合標準，滿足所有技術指標要求
       Keysight N9000B CXA 的基本用途是通用頻譜分析儀，可以幫助您分析無線發射機的基本參數，例如 中心頻率和漂移；輸出功率或占用帶寬；帶內或帶外雜散。
      如果將 X 系列應用軟件安裝到 CXA 上，它就變成了一臺靈活的信號分析儀，能夠分析當今各種窄帶無線 連通性制式，例如 LoRa、藍牙、Zigbee、NB-IoT、WLAN 802.11 a/b/g/ j/p/n/af/ah 等信號，以及更多 自定義數字調制信號。N9000B CXA 信號分析儀標配 10 MHz 分析帶寬，并可以選配最高 25 MHz 分析 帶寬（選件 B25）


功率測量
CXA 可以幫助您輕松完成許多與發射機相關的功率測量。我們將這些測量放到了一鍵式 Powersuite （N90EMPSMB）軟件中，它們包括：
? 信道功率（CHP）
? 占用帶寬（OBW）
? 鄰道功率（ACP）
? CCDF
? 射頻脈沖功率
? 雜散發射
? SEM
? TOI
? 諧波

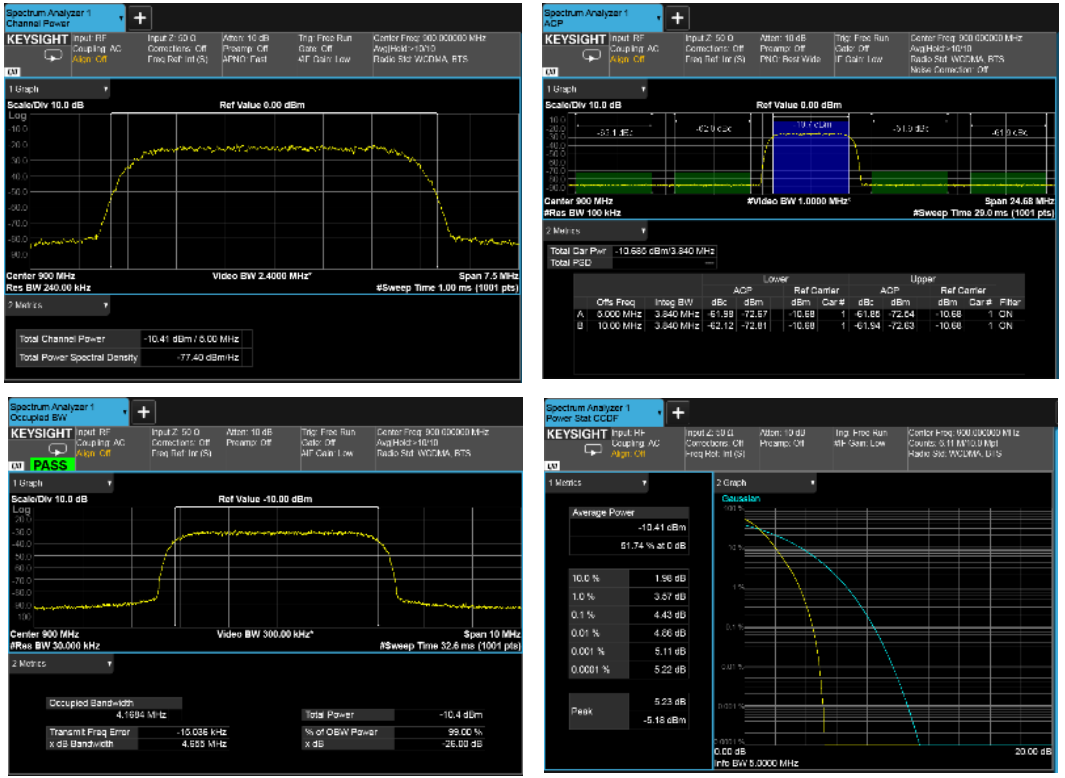

圖 6. 在 CXA 上運行的 N90EMPSMB Powersuite 測量

N9000B CXA 信號分析儀 主要特性和功能

• 利用領先的信號分析工具，應對基本的信號表征

• 借助可選的內置跟蹤發生器，可以執行經濟高效的激勵響應測量

• X 系列測量應用軟件添加重要功能

• 可以在研發和微波教育實驗室中與培訓套件結合使用，通過實踐加深對理論知識的理解

N9000B CXA 信號分析儀 技術指標

各種頻率范圍可供選擇：
N9000B-503　　9 kHz至3 GHz
N9000B-507　　9 kHz 至 7.5 GHz
N9000B-513　　9 kHz 至 13.6 GHz
N9000B-526　　9 kHz 至 26.5 GHz

擴展性能選件：
N9000B-FSA　　2dB步進衰減器
N9000B-EDP　　增強的測量顯示包
N9000B-PFR　　增強的頻率參考
