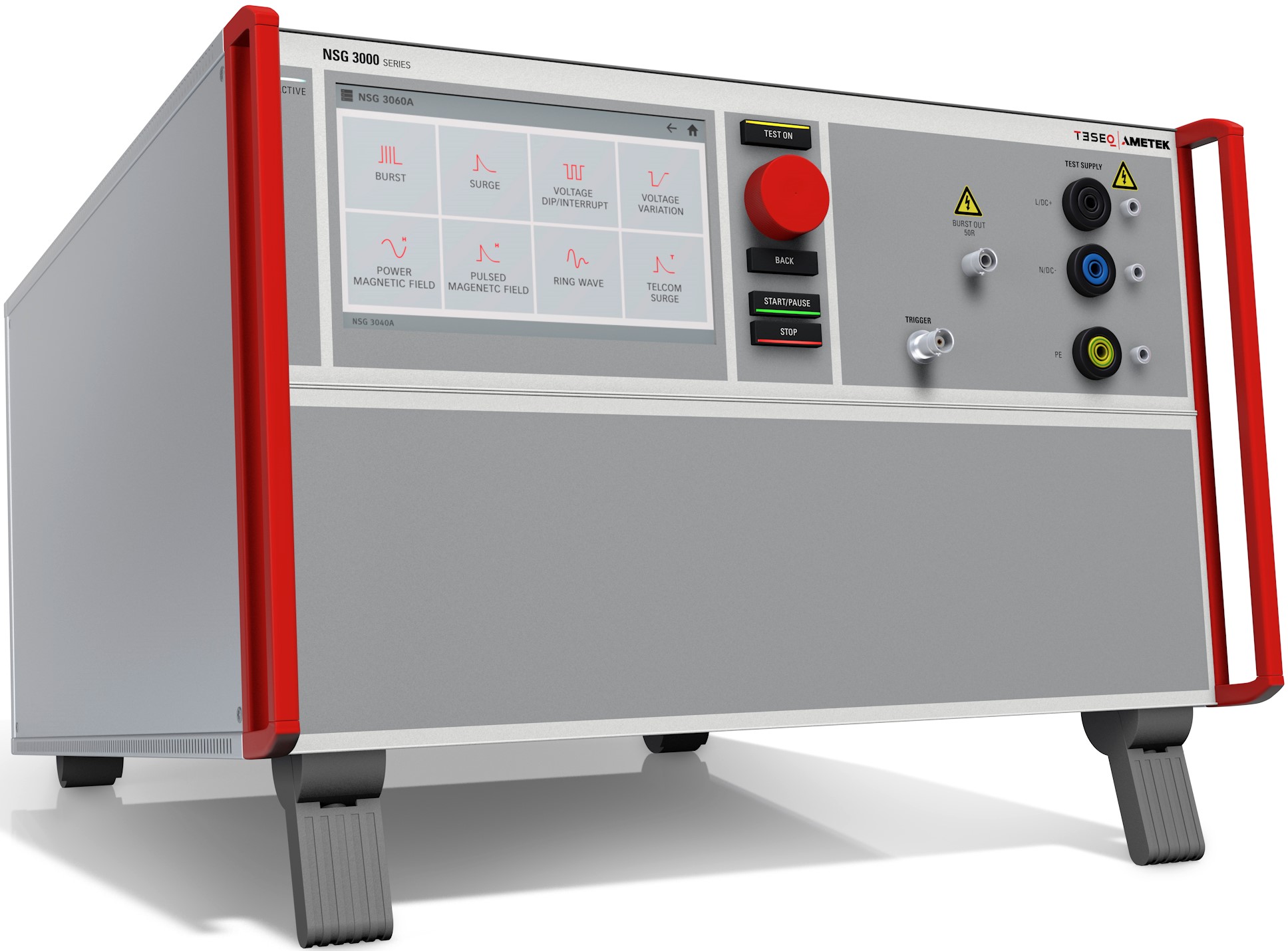

特測 NSG3060A 發生器

脈沖電壓（開路）：

±200 V至6.6 kV（以1 V為步長）

脈沖電流（短路）：

±100 A至3.3 kA

阻抗：

2/12歐姆

極性：

正/負/交替

脈沖重復：

10 s *至9'999 s（以1 s為步長）

測試時間：

1至99'999脈沖，連續

相位同步：

異步，同步0至359o（以1o為步長）

耦合：

ANSI / IEC /外部

脈沖電壓（開路）：

±200 V至6.6 kV（以1 V為步長）

脈沖電流（短路）：

 ±16.6至±550 A，±10％

±6.6至±220 A，±10％

±1至±33 A，±10％

阻抗：

12/30歐姆

極性：

正/負/交替

脈沖重復：

10 s *至9'999 s（以1 s為步長）

測試時間：

1至99'999脈沖，連續

相位同步：

異步，同步0至359o（以1o為步長）

耦合：

ANSI / IEC /外部

脈沖幅度

 ±200 V至4.8 kV（以1 V步進）-開路

±100 V至2.4 kV（50Ω匹配系統）

突發頻率：

100 Hz至1000 kHz

極性：

正/負/交替

重復時間：

10毫秒至9'999毫秒

爆發時間：

0.01 ms至9'999 ms，單脈沖

測試時間：

1秒至9'999s，1分鐘至1600分鐘，無盡

相位同步：

異步，同步0至359o（以1o為步長）

耦合：

內部外部

傾角和中斷：

從EUT電壓輸入到0 V，0％（1）

具有可選自變量的Uvar：

取決于型號（VAR 3005A）

帶步進變壓器的Uvar：

0、40、70、80％（INA 650xA）

峰值浪涌電流能力：

> 500 A（在230 V下）

切換時間：

1至5μs（100Ω負載）

活動時間（T-Event）：

20 μs至9999 s，0.5至9'999個周期

重復時間：

10 ms至9'999 ms，1至9'999 s

測試時間：

1至99,999個事件，無休止

相位同步：

異步，同步0至359o（以1o為步長）

具有可選自變量的Uvar：

最高265 V（以1 V步進）或最高115％Uin（以1％步進）

減少時間Td：

1 ms至9.999 ms，0.5至9999個周期，突然

降壓時間Ts：

1 ms至9.999 ms，0.5至9999個周期，

時間Ti的增加：

1 ms至9.999 ms，0.5至9999個周期，

重復時間：

1 s至9'999 s

大事記：

1至99'999

領域：

100至1200 A / m

極性：

正/負/交替

重復時間：

10 s至9999 s（以1 s為步長）

阻抗：

2Ω

線圈/阻抗系數：

0.01至100.00

測試時間：

1至9'999脈沖，無盡

相位同步：

異步，同步0至359o（以1o為步長）

頻率：

50/60赫茲

線圈系數：

0.01至99.99

測試時間：

1至9'999脈沖，連續
