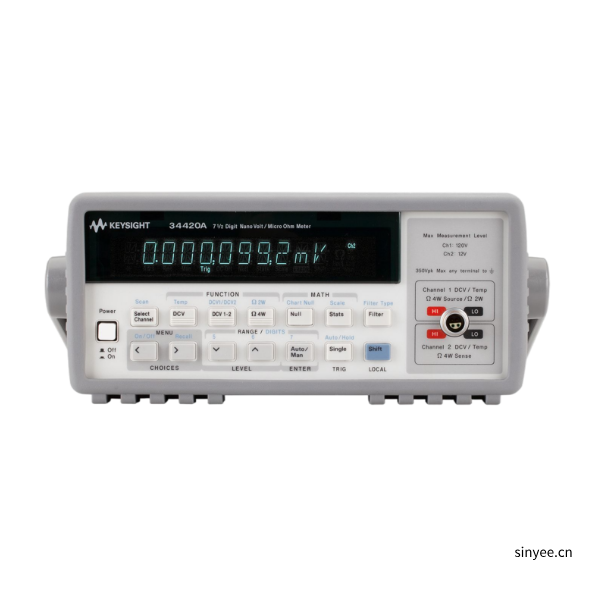

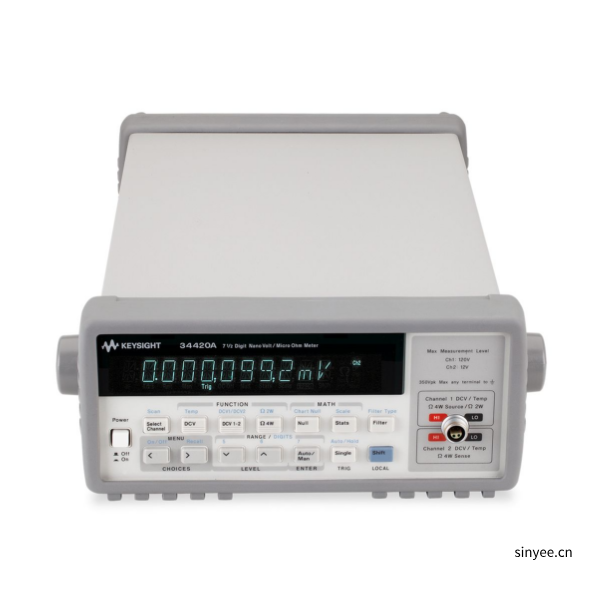

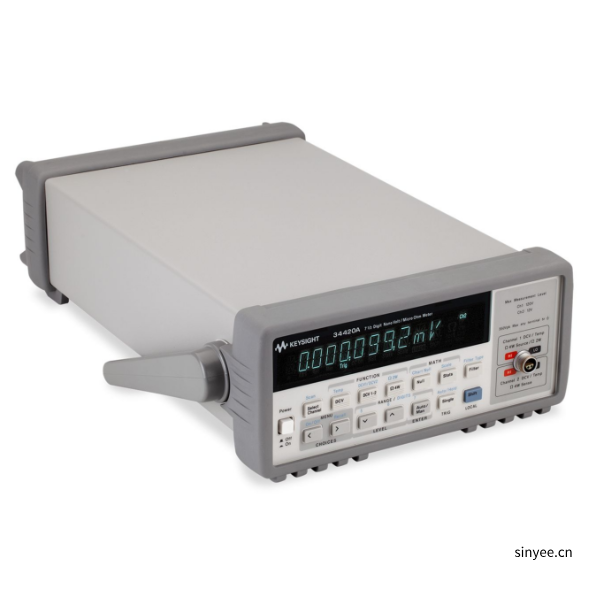

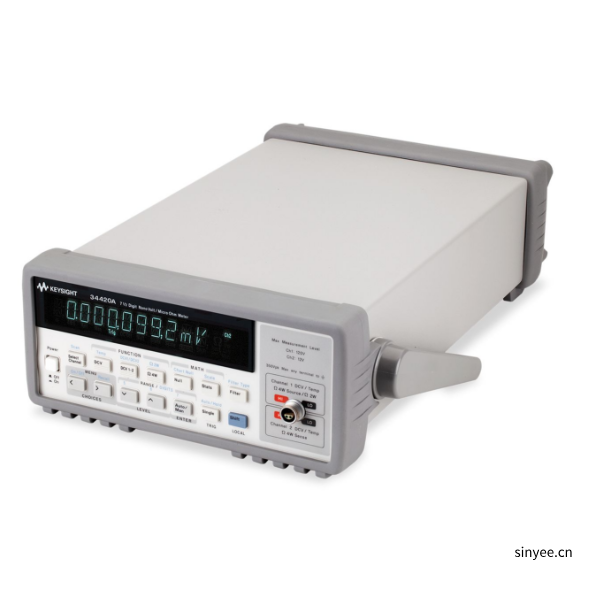

是德keysight34420A七位半納伏/微歐表

型號：34420A

Keysight 34420A 是七位半高靈敏度納伏微歐表，主打低電平精密測量，具備 100pV 電壓分辨率、100nΩ 電阻分辨率，支持 DC 電壓、2 4 線電阻及多類型溫度傳感器測量，雙通道可編程掃描。

◆ 1.3nV rms噪聲/8n Vp-p
◆ 100pV，100nΩ靈敏度
◆ 兩通道可編程電壓輸入：差分和比值功能
◆ 71/2位分辨率
◆ 1mV到100V量程
◆ SCPI和Keithley 181語言
◆ 直接SPRT，RTD，熱敏電阻，熱偶溫度測量

在線咨詢

服務熱線 0755-83248861

產品描述

● 1.3nV rms噪聲/8n Vp-p

● 100pV，100nΩ靈敏度

● 兩通道可編程電壓輸入：差分和比值功能

● 71/2位分辨率

● 1mV到100V量程

● SCPI和Keithley 181語言

● 直接SPRT，RTD，熱敏電阻，熱偶溫度測量

Keysight(原Agilent) 34420A以低電平測量能力建立了新的性價比標準，34420A毫微伏/微歐表的噪聲性能比以前的Keysight(原Agilent)產品要好一個數量級。

精確、可重復的低電平測量

屏蔽的銅螺紋下壓連接器、71/2位模/數轉換器、2ppm的基本直流精度和新的測量算法，所有這些特點使得無須采用前端濾波，即能給出100dB的常模抑制，從而使該儀器具有進行精確可重復的低電平測量能力。低噪聲輸入放大器和高調諧輸入保護電路使讀數噪聲低至8nVp-p，較長的積分時間進一步改善了噪聲性能。

不尋常的功能

兩個輸入通?？梢元?dú)立進行電壓測量，或者將它們作數學上組合，進行差分和比值測量。歐姆測量把低噪聲輸入電路和高穩定電流源結合起來，提供杰出的低電阻測量。偏置補償用以消除雜散的熱電動勢（EMF）的影響，這種雜散電動勢有可能造成測量誤差。低功率歐姆和低壓電阻測量能力允許在要求低壓（20mV）的場合進行重復測量，以避免氧化擊穿。儀器內部還有寬量程范圍的溫度測量能力，提供對SPRT、熱電偶、RTD和熱敏電阻溫度傳感器的支持。

數學運算功能提高了測量能力

數學功能，如UNLL，STATS和SCALE，可方便地捕捉到最小和最大讀數、提供平均值和標準偏差、定標測量結果，從而更便于測量你的輸入信號特性。Keysight(原Agilent)34420A還能夠把多達1024個讀數存儲到內部存儲器中。

通用性

你將會發現，Keysight(原Agilent) 34420A能夠十分勝任你的臺式或系統的應用。設計上考慮到有操作臺用戶，34420A的前面板操作簡易而直觀。對于系統應用，34420A包括GPIB和RS-232兩種接口標準，并使用可編程儀器的標準命令（SCPI），這就保證了當前和未來的兼容性。34420A也響應用于Keithley181毫微伏表的命令。

簡要技術指標

精度指標：±（讀數的%+量程的%）
直流電壓：7 1/2位分辨率，全部量程

量程	24h 23℃±1℃	90天 23℃±5℃	1年 23℃±5℃
1mV 10mV 100mV 1V 10V 100V	0.0025+.0020 0.0025+.0002 0.0015+.0003 0.0010+.0003 0.0002+.0001 0.0010+.0004	0.0040+.0020 0.0040+.0002 0.0030+.0004 0.0025+.0004 0.0020+.0004 0.0025+.0005	0.0050+.0020 0.0050+.0003 0.0040+.0004 0.0035+.0004 0.0030+.0004 0.0035+.0005

DCV1/DCV2（比值）：以百分比表示的比值誤差=通道1精度%+通道2精度%
DCV1-2（差值）：差值誤差=通道1（讀數的%+量程的%）+通道（讀數的%+量程）

直流電壓噪聲指標

量程	2分鐘 rms噪聲	2分鐘 p-p噪聲	24h p-p噪聲
1mV 10mV 100mV 1V 10V 100V	1.3nV RMS 1.5nV RMS 10nV RMS 100nV RMS 450nV RMS 11μV RMS	8nVp-p 10nVp-p 65nVp-p 650nVp-p 3μVp-p 75μVp	12nVp-p 14nVp-p 80nVp-p 800nVp-p 3.7μVp-p 90μVp

直流電壓
輸入電阻：10MΩ±1%（100V量程）
>10GΩ（1mV至10V量程）　　　　
輸入保護：150V峰值，對通道1 LO
　　　　　　　　　　

電阻 7 1/2位分辨率，全部量程

電阻	量程	測試電流	24h 23℃±1℃	90天 23℃±5℃	1年 23℃±5℃
電阻	1Ω 10Ω 100Ω 1KΩ 10KΩ 100KΩ 1MΩ	10mA 10mA 10mA 1mA 100μA 10μA 5μA	0.0015+.0002 0.0015+.0002 0.0015+.0002 0.0015+.0002 0.0015+.0002 0.0015+.0003 0.0020+.0003	0.0050+.0002 0.0040+.0002 0.0040+.0002 0.0040+.0002 0.0040+.0002 0.0040+.0004 0.0050+.0004	0.0070+.0002 0.0060+.0002 0.0060+.0002 0.0060+.0002 0.0060+.0002 0.0060+.0004 0.0070+.0004
低功率電阻	1Ω 10Ω 100Ω 1KΩ 10KΩ 100KΩ 1MΩ	10mA 10mA 10mA 1mA 100μA 10μA 5μA
受阻電壓電阻	10Ω 100Ω	1mA 100μA	0.0020+.0002 0.0025+.0002	0.0050+.0002 0.0050+.0002	0.0070+.0002 0.0070+.0002

溫度

● APRT：ITS-90校準溫度。在-190℃~+660℃范圍內

● RTD：類型α=.00385和α=.00392，Ro由4.9Ω至2.1kΩ，ITS-90（IEC 751）Callendar-VanDusen轉換

● 熱敏電阻：5KΩ

● 熱　偶：類型B，E，J，K，N，R，S，T的ITS-90

● 轉換圖輸出（模擬輸出）

● 分辨率：16位

● 最大輸出：±3V

● 寬度和偏置：可調

● 濾波器（模擬或數字或兩者）

● ?！M：低通2極在13Hz，可為1mV、10mV、100mV量程上的直流電壓使用

● 數　字：移動平均濾波器，10（快）、50（中）、100（慢）次讀數平均

數字功能
●  NULL（通道1直流電壓，通道2直流電壓，差值，電阻，溫度）
●  STATS（最小/最大/平均，峰-峰，標準偏差，讀數數目）
●  SCALE（可按Y=MX+B線性定度）
●  CHART NULL（為背面板輸出確定零點）

一般指標

● 前面板連接：屏蔽的、低熱的銅觸點

● 接口：GPIB和RS-232標準

● 語言：SCPI-1994（IEEE-488.2），Keithley 181

● 保證期：標準的3年
