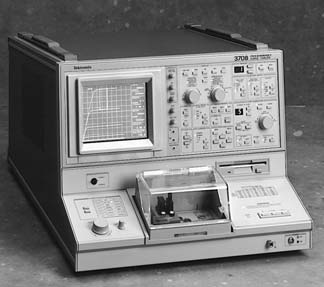

泰克370B晶體管圖示儀-云帆興燁
型號：370B
最大電流-控制設置為200 mA時，STEP AMPLITUDE設置為20x，STEP AMPLITUDE設置為10x。

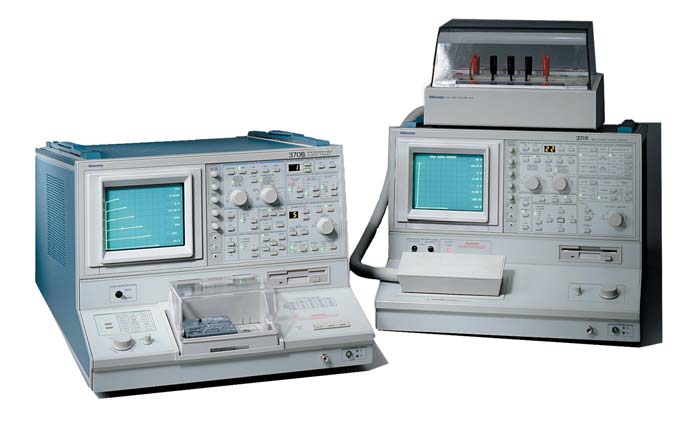

370B的高分辨率DC參數測量（分辨率低至1 pA或2 μV）
371B的高電壓和電流源（高達3,000 V或400 A）
內置光標測量-點，窗口和功能線
開爾文感測
掃描測量模式
波形比較和平均
完全可編程
1.44 MB軟盤驅動器存儲曲線的設置和位圖
使用第三方打印機直接進行硬拷貝
在線咨詢
服務熱線
0755-83248861
分享至
產品描述
峰值電壓（范圍） | 16伏 | 80伏 | 400伏 | 2,000伏 |
|---|---|---|---|---|
極性模式 | 交流電，±直流電，±漏電，±整流正弦波 | |||
可用電流 | ||||
峰值電流 | 10安 | 2個 | 0.4安 | 0.05安 |
峰值電流（脈沖模式） | 20安 | 4個 | 0.8安 | 0.1安 |
可用電阻 | ||||
最小串聯電阻 | 0.26歐 | 6.4歐姆 | 160歐 | 20kΩ |
最大串聯電阻 | 800歐姆 | 20kΩ | 500kΩ | 12.5兆歐 |
可用峰值功率
16，80和400 V范圍 -0.08、0.4、2、10、50、220 W.
2,000 V范圍 -0.08、0.4、2、10、50 W.
可變的集電極電源設置，以最大峰值電壓的百分比表示 -0至100％，以0.1％為增量。
環路補償（典型值）范圍-至少100 pF。
步進發生器
準確性
增量 -1.5％。
絕對-小于總輸出的1.5％+ 3％x步進幅度設置+ 1 mV或1 nA。
偏移控制范圍-在-10至+10倍步進幅度之間變化。
分辨率-步進幅度設置x 1％。
當前模式
幅度范圍 -50 nA至200 mA，以1-2-5順序（21步）。
最大電流-控制設置為200 mA時，STEP AMPLITUDE設置為20x，STEP AMPLITUDE設置為10x。
最大電壓-至少10V。
最大反向偏置電流 -10倍步進幅度。
最大反向電壓-小于15V。
紋波加噪聲-小于0.5％x步進振幅+ 10 nA。
電壓模式
幅度開關范圍 -50 mV至2 V，以1-2-5的順序（每6步）。
最大電壓 -20倍步進幅度。
最大電流 -10 V或以下時至少500 mA，15 V時至少200 mA，40 V時至少10 mA。
短路電流限制 -500 mA，+ 50％，-20％。
最大反向偏置電流 -10倍步進幅度。
最大反向電流-小于20 mA。
紋波加噪聲-小于0.5％x步進振幅+ 10 mV。
步進速率 -2倍的線路頻率（交流集電極供電模式下為1倍的線路頻率）。階躍在集電極電壓為0時發生。
脈沖階躍 -80 μs或300 μs寬，±10％。
階梯和偏移極性-禁用“ 階梯發電機極性反轉”時，對應于集電極電源極性。當選擇STEP GENERATOR POLARITY INVERT或?qū)ONFIGURATION開關設置為BASE COMMON時，與集電極電源極性相反。BASE COMMON配置會禁用STEP GENERATOR POLARITY INVERT。
步驟數-范圍從0到10。
輔助電源
范圍 --40至+40 V，步進分辨率為20 mV。
精度（典型值） -50 mV以?xún)?nèi)+總輸出的1.5％。
輸出電流-在±20 V時至少為100 nA。
在±40 V時至少為10 mA。
紋波加噪聲-小于50 mV p-p。
非商店垂直偏轉系統
集電極/基極電流
范圍-以1-2-5的順序從1 μA / div到2 A / div。
X10 MAG將最大靈敏度擴展到100 nA / div（1 nA分辨率）。
精度（典型值）-在WINDOW光標讀數的2％之內+ 0.1 x VERT / DIV設置。
發射極電流
范圍-以1-2-5的順序從1 nA / div到2 mA / div X10 MAG將最大靈敏度擴展到100 pA / div。
精度（典型值）-在WINDOW光標讀數的2％之內+ 0.1 x VERT / DIV設置+ 1 nA。
最大顯示噪聲或紋波-取決于最大峰值電壓的設置。
