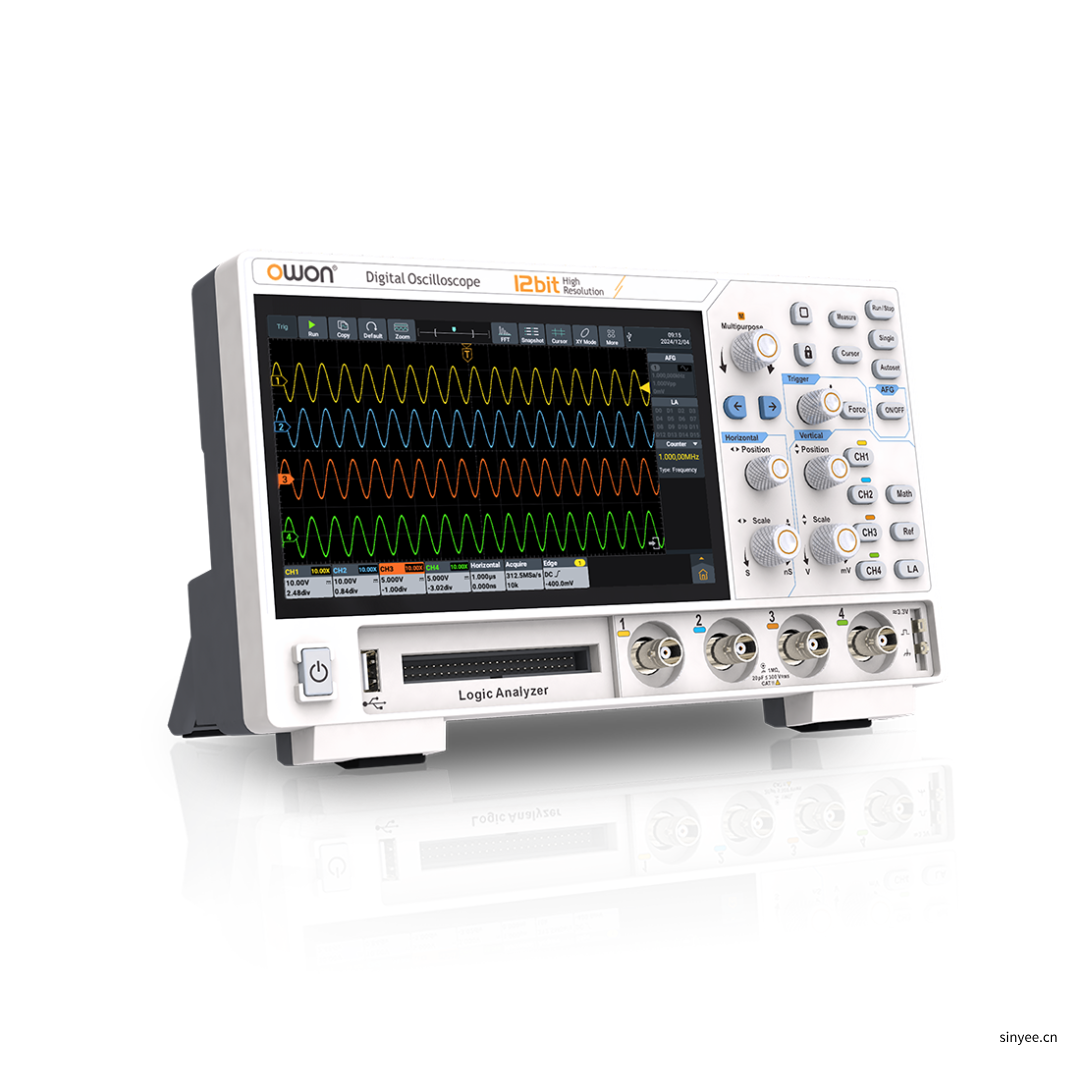

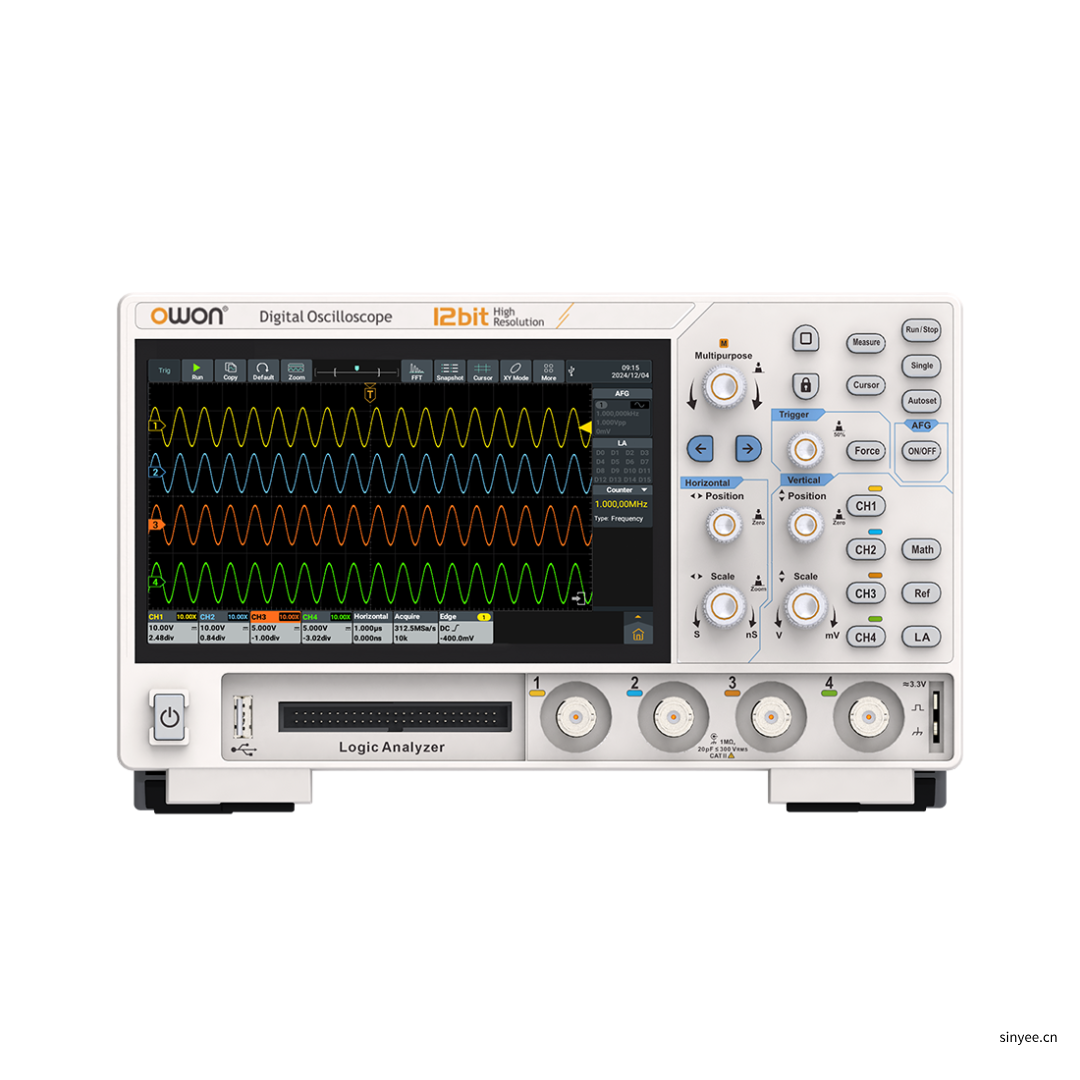

ADS900A 系列12位高精度多功能數字示波器

型號：

+ 集成示波器、30MHz AFG(選配)、邏輯分析儀（選配)、頻率計、電壓表、FFT頻譜分析儀多項功能

+ 帶寬125MHz/250MHz，全系列標配2GSa/s的實時采樣率
+ 先進示波器架構，更低底噪、更高存儲，更快刷新
+ 存儲深度100M，波形刷新率高達700,000幀/秒，垂直精度12-bit
+ 垂直檔位200μV/div - 10V /div
+ 豐富的觸發:邊沿、視頻（場/行）、脈寬、斜率、欠幅、超幅、超時、第N邊沿、邏輯以及RS232 /UART、I2C、SPI、CAN、LIN
2路硬件解碼:RS232/UART、12C、SPI、CAN、LIN滿足各類復雜應用需求
+ 波特圖功能（帶信號源機型)
+ 1M點FFT分析，256級波形灰度顯示及彩色余輝技術，增強波形可視化效果
+ 便捷的測量參數統計功能，支持測量指示、光標Gating測量及更多測量項提示
+ 支持外接鼠標、鍵盤，極大提升操作互動效率
+ 配置HDMI、USB Device, USB Host、Trig Out (P/F)、LAN，支持web Control遠程儀器控制和SCPI命令收發工具
+ 可選配無線模塊（wifi/藍牙)，支持網絡打印機
+ 超薄設計，節省寶貴操作空間
+ 采用7英寸多點觸控LCD，支持用戶自定義快捷操作，簡化日常使用流程

在線咨詢

服務熱線 0755-83248861

產品描述

技術參數

型號	ADS912A	ADS922A	ADS914A	ADS924A
模擬帶寬（-3 dB）	125MHz	250MHz	125MHz	250MHz
輸入通道數	2		4
最大模擬通道采樣率	2GSa/s（單通道）1GSa/s (雙通道) 500MSa/s（四通道）
采樣方式	普通采樣、峰值檢測、高分辨率、平均、分段采集
存儲深度	100M
最高波形捕獲率	最高700,000wfms/s
垂直分辨率	12-bit
靈敏度（伏/格）范圍	200μV/div～10 V/div
時基精度	±25 ppm（典型值）
時基檔位	1ns/div - 1000s/div，1-2-5 步進
直流增益精確度	3%（≤1 mV）；2%（2 mV）；2%（≥5 mV）
輸入阻抗	1 MΩ±2%，與20 pF±5 pF 并聯，50Ω± 2%
探頭衰減系數	1.00μX-500.00kX，按1-2-5 進制方式步進，支持自定義
觸發類型	邊沿、脈寬、斜率、視頻（場和行）、超時、欠幅、超幅、第N 邊沿觸發、邏輯觸發、RS232/UART、I²C、SPI、CAN、LIN
解碼	RS232/UART、I²C、SPI、CAN、LIN
自動測量	周期、頻率、正脈寬、負脈寬、上升時間、下降時間、屏幕脈寬比、正占空比、負占空比、平均值、峰峰值、均方根值、過沖、最大值、最小值、頂端值、周均方根、底端值、幅度、預沖、標準差、正脈沖個數、負脈沖個數、上升沿個數、下降沿個數、面積、周期面積、延遲（A↑-B↑）、延遲（A↑-B↓）、延遲（A↓-B↑）、延遲（A↓-B↓）、相位（A↑-B↑）、相位（A↑-B↓）、相位（A↓-B↑）、相位（A↓-B↓）、FRR（A↑-B↑）、FRF（A↑-B↓）、FFR（A↓-B↑）、FFF（A↓-B↓）、LRR（A↑-B↑）、LRF（A↑-B↓）、LFR（A↓-B↑）、LFF（A↓-B↓)
數學運算	加、減、乘、除、&&、\|\|、^、！、微分、積分、平方根，函數運算(Lg/Ln/Exp/Abs/Sine/Cosine/Tan),用戶自定義函數,數字濾波（低通、高通、帶通、帶阻)、FFT（Vrms，dBVrms, Radians，Degrees）
頻率計	6位數字頻率計；最大頻率：示波器最大模擬帶寬
電壓表	支持DC, AC+DCrms, ACrms；分辨率：4位（ACV/DCV）
信號發生器主要指標（選配）
最大輸出頻率	單通道 30MHz
采樣率	160MSa/s
標準波形	正弦波、方波、鋸齒波、脈沖波、噪聲
任意波形	指數上升、指數衰減、Sin(x)/x、階梯波、噪聲等28種內建波形
垂直分辨率	14 bits
任意波	1μHz ~ 10MHz
任意波波形長度	2-8K點
輸出幅度	2mVpp ~ 10Vpp 高阻；1mVpp ~ 5Vpp 50 Ω
輸出阻抗	50Ω（典型值）
調制類型	AM, FM, PM, FSK
邏輯分析儀主要指標（選配）
通道數	16個輸入通道(D0~D15)，其中D0~D7 為一組，D8~D15 為一組
閥值范圍	±20.0 V，10 mV 步進
最大可輸入電壓	±40V 峰值CAT I；瞬時過壓800Vpk
最大輸入動態范圍	±30 V +閾值
最小電壓擺幅	500mVpp
輸入電阻	100 kΩ；8 pF
垂直分辨率	1-bit
其他
通訊接口	HDMI；USB device 1, USB Host 1 ；Trig Out(P/F)；LAN 接口
顯示	7英寸（1024×600），多點觸控電容屏
電源	Type-C 供電口 (不帶信號發生器：要求適配器或電池支持12V/≥3A 的握手協議) (帶信號發生器：要求適配器或電池支持12V/≥4A 的握手協議)
尺寸	260mm * 160mm * 78mm（寬高深）
重量	約1.5 千克（主機）
