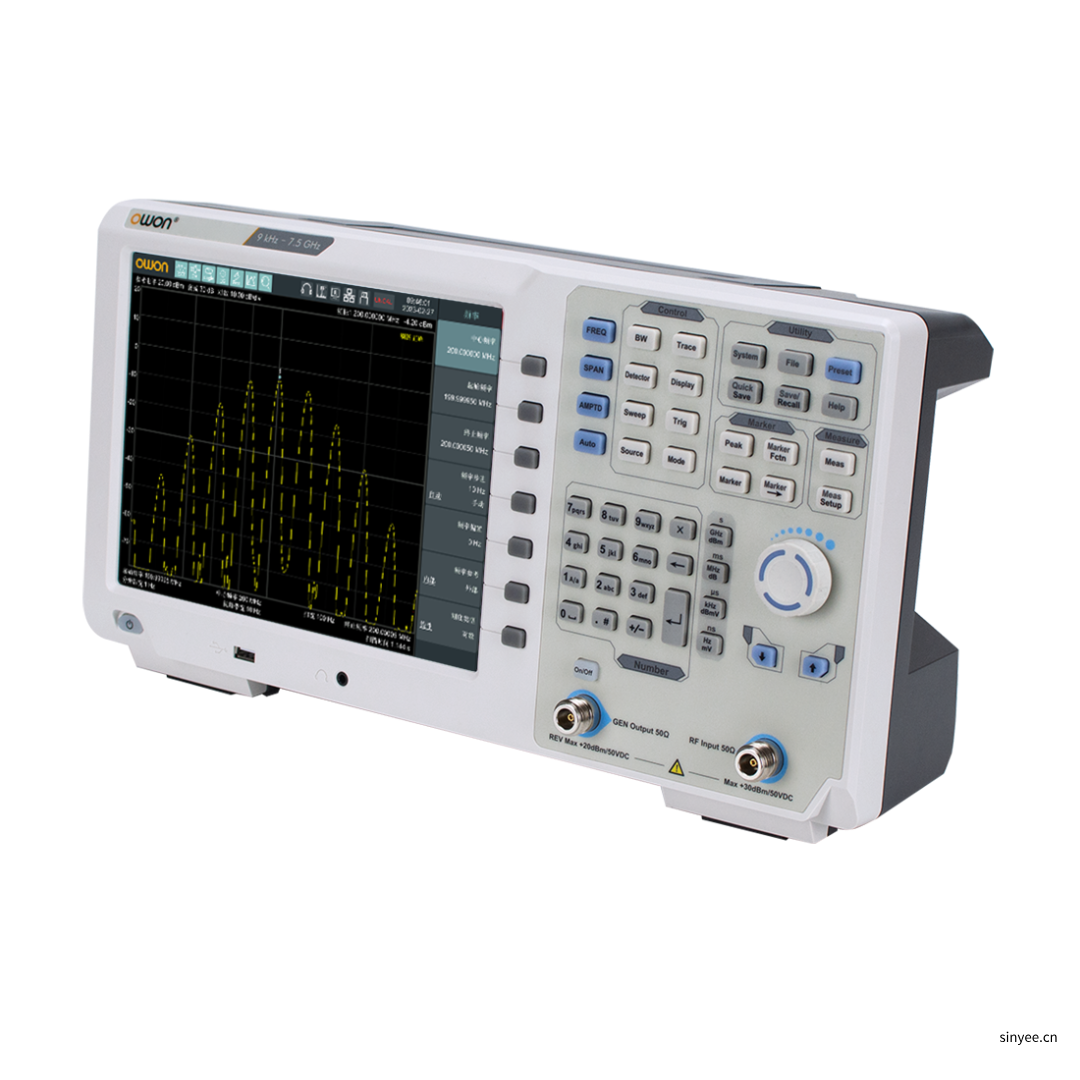

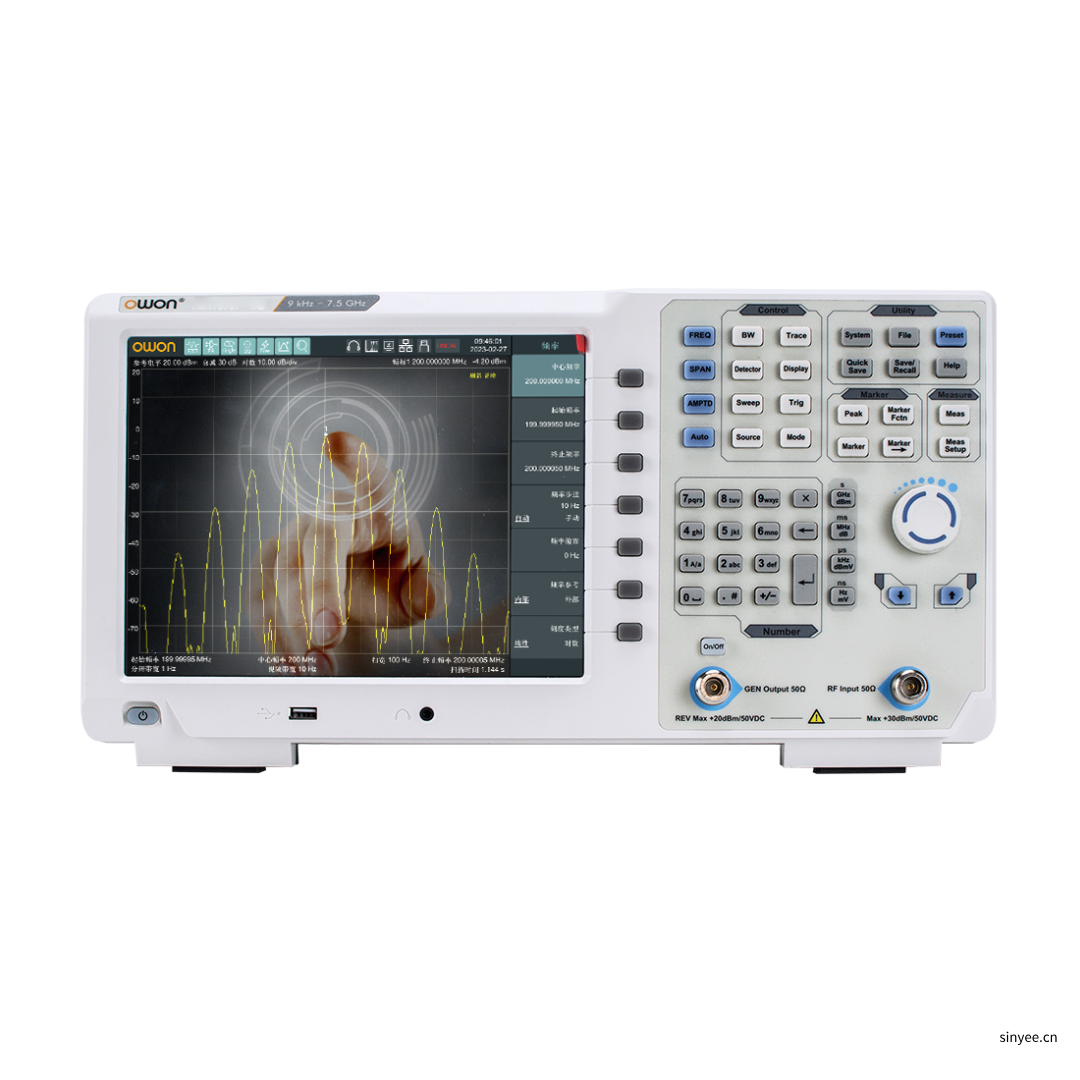

NSA1000P系列觸控屏頻譜分析儀

頻率范圍

 NSA1015P

9 kHz 至 1.500000000 GHz

NSA1036P

9 kHz 至 3.600000000 GHz

NSA1075P

9 kHz 至 7.500000000 GHz

頻率分辨率

1 Hz

頻率掃寬

掃寬范圍

0 Hz，100 Hz到儀器的最大頻率

掃寬不確定度

± 掃寬 / (掃描點數-1)

單邊帶相位噪聲(20℃ 至 30℃，fc=1 GHz)

載波偏移

10 kHz

< -106 dBc/Hz

100 kHz

< -104 dBc/Hz

1 MHz

< -115 dBc/Hz

帶寬

分辨率帶寬（-3 dB）

1 Hz 至 1 MHz (1-3-5-10 步進)

RBW精度

< 5% （標稱值）

分辨率濾波器形狀因子 (60 dB : 3 dB)

<5 （標稱值）

視頻帶寬 (-3 dB)

10 Hz 至 3 MHz (1-3-5-10 步進)

分辨率帶寬（-6 dB）（EMI 選件）

200 Hz，9 kHz，120 kHz，1 MHz

幅度

測量范圍

NSA1015P

DANL至 +10 dBm， 100 kHz~ 10 MHz，前置放大器關

DANL至 +20 dBm， 10 MHz~1.5GHz，前置放大器關

NSA1036P

DANL至 +10 dBm， 100 kHz~ 10 MHz，前置放大器關

DANL至 +20 dBm， 10 MHz~3.6GHz，前置放大器關

NSA1075P

DANL至 +10 dBm， 100 kHz~ 10 MHz，前置放大器關

DANL至 +20 dBm， 10 MHz~7.5GHz，前置放大器關

最大輸入電平

直流電壓

50 V

連續波射頻功率

衰減器為 40 dB；+20 dBm（100 mW）

最大損壞電平

+30 dBm（1 W）

顯示平均噪聲電平（DANL）

前置放大器關

9 kHz 至 1 MHz

-95 dBm (典型值)， <-88 dBm

1 MHz 至 500 MHz

-140 dBm (典型值)， <-130dBm

500 MHz 至 3.6 GHz

-138 dBm (典型值)， <-128 dBm

3.6 GHz 至 6 GHz

-134 dBm (典型值)，<-124 dBm

6 GHz 至 7.5 GHz

-129 dBm (典型值)，<-119 dBm

前置放大器開

100 kHz 至 1 MHz

-135 dBm (典型值)， <-128 dBm

1 MHz 至 500 MHz

-160 dBm (典型值)， <-150 dBm

500 MHz 至 3.6 GHz

-158 dBm (典型值)， <-148 dBm

3.6 GHz 至 6 GHz

-154 dBm (典型值)，<-144 dBm

6 GHz 至 7.5 GHz

-149 dBm (典型值)，<-139 dBm

頻率響應
(20℃ 至 30℃， 30% 至 70% 相對濕度， 輸入衰減 10 dB， 相對于 50 MHz)

前置放大器關
(fc≥9kHz)

＜0.7 dB

前置放大器開
(fc≥50 MHz)

＜1.0 dB

絕對幅度精度

不確定度

fc= 50 MHz，峰值檢波器，前置放大器關，衰減器為 10 dB，輸入信號電平 =-10 dBm，20℃至 30℃

＜ 0.4 dB

跟蹤源（選配）

頻率范圍

 NSA1015P

100 kHz 至 1.5 GHz

NSA1036P

100 kHz 至 3.6 GHz

NSA1075P

100 kHz 至 7.5 GHz

輸出電平范圍

-40 dBm 至 0 dBm

輸出電平分辨率

1 dB

輸出平坦度

相對于 50 MHz

±3 dB（標稱值）

跟蹤源雜散

諧波雜散

-20 dBc（典型值）（跟蹤源輸出功率為 -10 dBm時）

非諧波雜散

-20 dBc（典型值）（跟蹤源輸出功率為 -10 dBm時）

跟蹤源至輸入端隔離

-60 dB（跟蹤源輸出功率為 0 dBm時）

通訊接口

USB 主控端

USB Host

連接器

 A 插頭

協議

2.0 版

USB 設備端

USB Devise

連接器

B 插頭

協議

2.0 版

LAN

10/100Base，RJ-45

HDMI接口

連接器

A 插頭

協議

1.4 版本

顯示

類型

TFT LCD

分辨率

1024水平×768垂直像素

尺寸

10.4 英寸

顏色

65536 色

大容量存儲

大容量存儲

Flash 盤（內部存儲256 MByte），U 盤（不附帶 U 盤）

外觀

尺寸

375 mm (寬) × 185 mm (高) × 120 mm (深)

重量

約 5.0 kg (主機)
