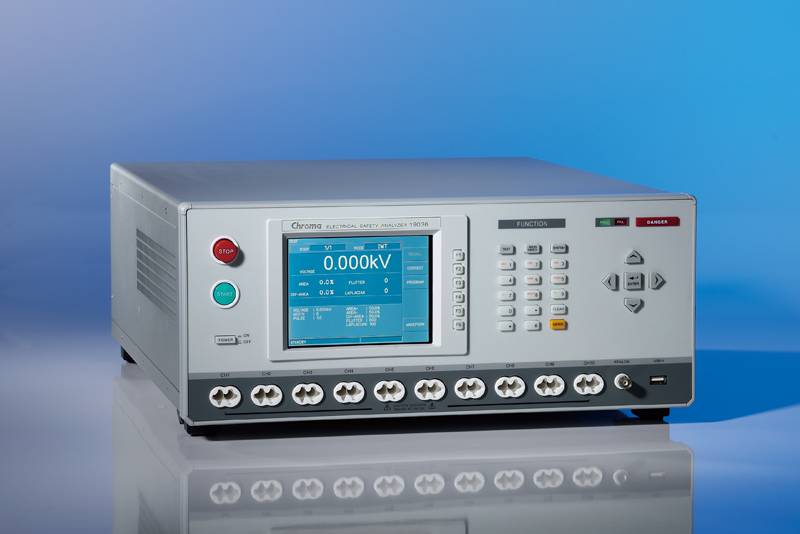

chroma 繞線元件電氣安規掃描分析儀 Model 19036-云帆興燁

主要特色：

· 五合一安規掃描分析儀
(交流耐壓、直流耐壓、絕緣電阻、層間短路、 直流電阻)

· 耐壓測試(Hi-pot)
- 5kVac / 6kVdc
- HSCC 高速接觸檢查

· 絕緣電阻測試(IR)
- 最大 5kV

· 繞線元件脈沖測試 (IWT)
-脈沖測試高取樣率(200MHz)

· 直流電阻測試
- 10通道四線直流電阻測試
-Δ型/Y型馬達繞線電阻計算

· 支援最大40通道掃描測試

· 繁中 / 簡中 / 英文操作介面

· USB波形儲存& 畫面擷取功能

· 圖形化彩色顯示

· 標準LAN, USB, RS232介面

· GFI人體保護電路

Chroma 19036為業界首創結合脈沖測試，耐壓、絕緣電阻與直流電阻量測于單機的繞線元件電氣安規掃描分析儀，擁有5kVac/6kVdc高壓輸出、5kV絕緣電阻、6kV層間短路脈沖電壓與四線式直流電阻量測。符合繞線元件測試需求且提供多通道掃描測試，單機10通道輸出可達成一次多顆掃描測試，節省測試時間及人力成本。

繞線元件的測試項目包含AC/DC耐壓測試、IR絕緣電阻測試、繞線元件脈沖測試(IWT)及直流電阻(DCR)。將以上各項測試整合于19036繞線元件電氣安規掃描分析儀，可針對馬達、變壓器、電熱絲、電磁閥等相關繞線產品進行安規測試，讓繞線元件生產廠商及使用者在品質驗證時，不但擁有可靠的測試品質，能更有效率為產品品質把關。

線圈自體絕緣不良通常是造成線圈于使用環境中發生層間短路、跨線短路、出腳短路之根源。其形成原因可能源于初始設計不良、加工制程不良，或絕緣材料之劣化等所引起，故在電氣安規測試制程中加入線圈層間短路測試，即可多組繞組一次掃描測試完成，進一步的提升繞線元件品質。

19036結合層間短路測試功能，具備6kV脈沖電壓，擁有波形面積比較、波形差面積比較、波形顫動偵測(Flutter)及波形二階微分偵測(Laplacian)等判定，提供線圈自體絕緣不良以及電感量確認之有效的檢測方法。

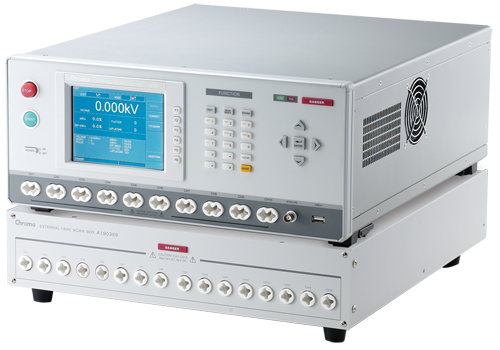

19036專利設計四線直流電阻量測接口，包含Drive 與 Sense并符合耐壓規格，可提供10通道的四線直流電阻量測與溫度補償功能。另可同時搭配16通道掃描盒最多可達到40通道掃描測試 。

19036提供高速接觸檢查(HSCC)功能，利用直接繞線電阻檢查快速掃描確認多個繞組連接是否正常，解決繞線元件接觸不良而導致測試失敗的問題。

馬達測試標準如UL 1004-1，需求高功率的安規綜合測試儀。Chroma 19036其具有輸出及量測AC100mA/DC 20mA的能力。對于漏電流較大或大型設備電氣安規測試的使用者，高功率的耐壓測試與其他安規測試整合于一臺綜合測試儀，將為產線及品保驗證帶來最大的效益，500VA的設計也符合IEC/UL對輸出功率的要求。
