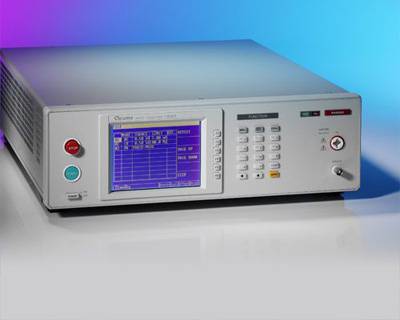

Chroma 19056/19057 耐壓測試分析儀-云帆興燁

主要特色：

· 10kV AC & 20kV DC 耐壓測試

· 0.1MΩ~50GΩ 絕緣電阻測試

· BDV崩潰電壓測試功能

· 電氣閃絡檢測

· HVCC高壓接觸檢查

· HFCC高頻接觸檢查

· OSC開短路偵測

· GFI人體保護電路

· 快速充放電功能

· 可程式電壓輸出及測試限制值

· 標準USB、RS232 & HANDLER介面

· 可選購GPIB介面

· CE認證

Chroma 19056/19057 耐壓分析儀系列為針對超 高壓耐壓測試與分析所設計的設備。系列機種 包含10kVac/12kVdc/20kVdc，最大輸出AC 20mA/ DC10mA?；窘?直流耐壓、絕緣電阻測試， 對于產線測試時的接觸檢查議題，除原有專 利設計OSC開短路偵測 (Open Short Check)， 新增HVCC高壓接觸檢查(High Voltage Contact Check)，針對高絕緣能力之組件于高壓輸出時同 步進行接觸檢查，提升測試可靠度與效率。

Chroma 19056/19057具有GFI(接地失效中斷)設 計，當異常接地電流(A2-A1)發生時能實時切斷輸 出，可保護作業員操作安全。

超高壓耐壓分析儀主要針對高壓光偶合器及高 壓繼電器、高壓開關、PV模塊等絕緣耐受力較 高之組件提供高壓的耐壓測試與分析。

電容性高壓組件進行DC耐壓測試時必須充電與 放電，本系列具有快速充電功能有效降低測試 的時間，提高生產測試效率。

全系列耐壓分析儀皆具有Flashover (ARC)偵測 功能。經由設定啟始電壓、結束電壓、爬升步 序、次數及時間，進行放電程度分析。放電程 度分析模式 (DLA)提供階段判斷方式，可設定 電氣閃絡檢測 (Flashover, ARC)、絕緣崩潰檢測 (Breakdown, high limit)。當測試中有不良出現 時，19056/19057會依限制值顯示出耐壓強度 (withstanding voltage)，其分別代表電氣閃絡啟 始電壓(Flashover Start Voltage, FSV)及絕緣崩潰 電壓(BreakDown Voltage, BDV) 。在分析量測的 同時可以外掛示波器同步觀察波形。藉由這些 測試結果，研究人員可以對產品進行分析與研 究，針對組件絕緣較弱的部份進行改善。
