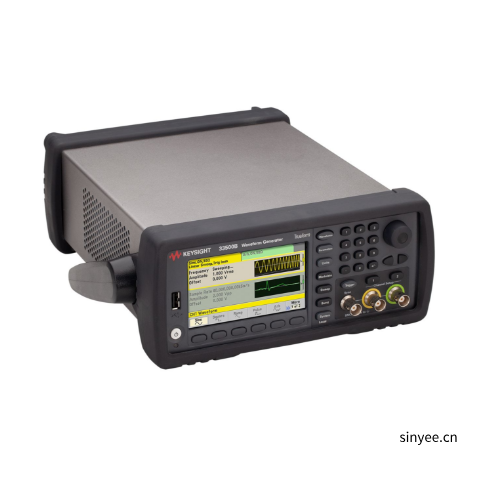

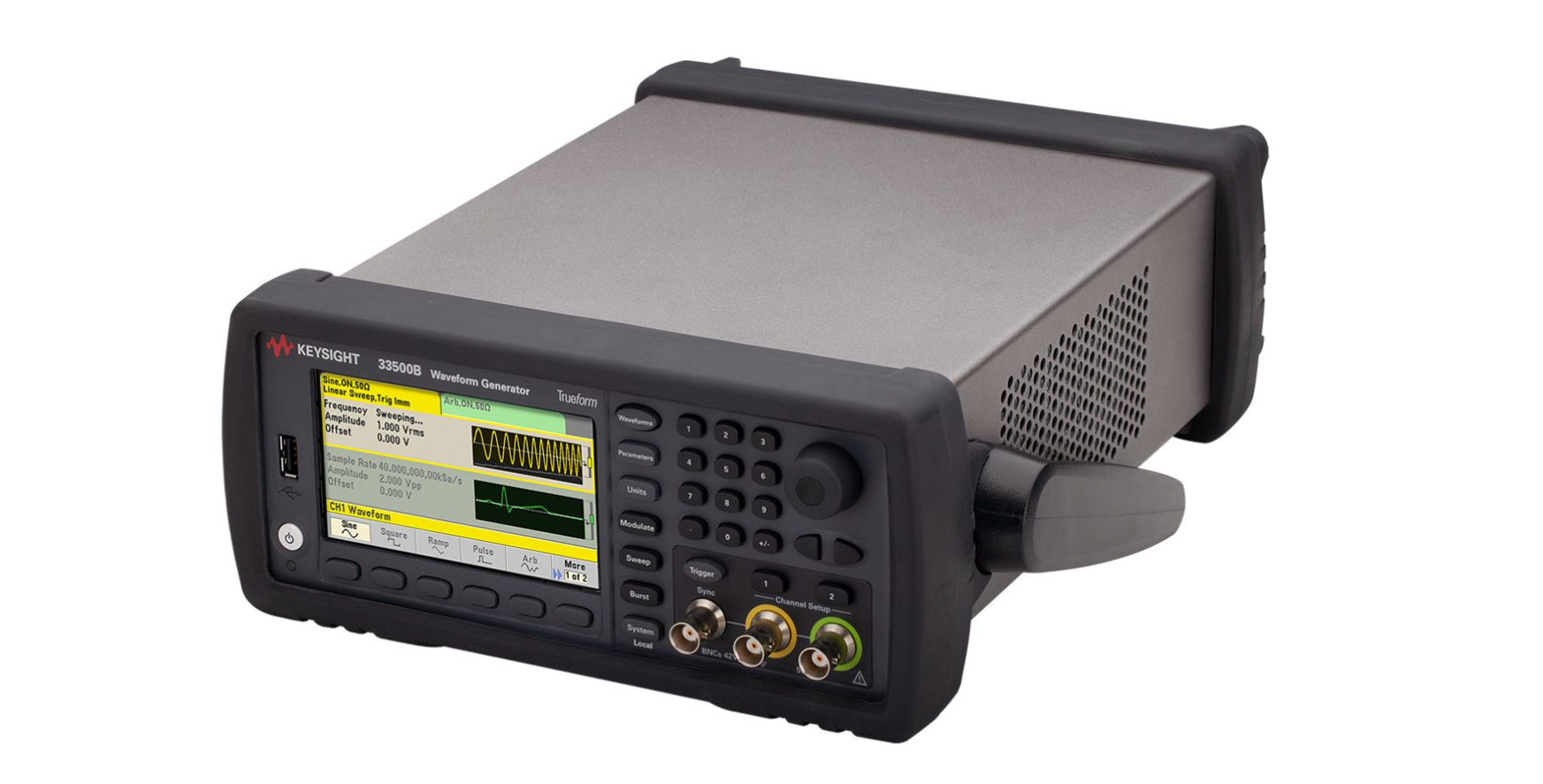

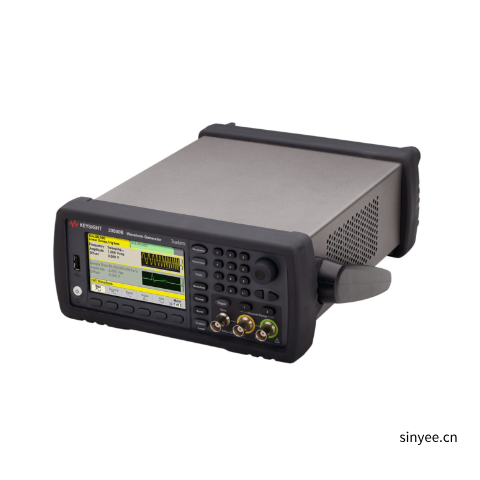

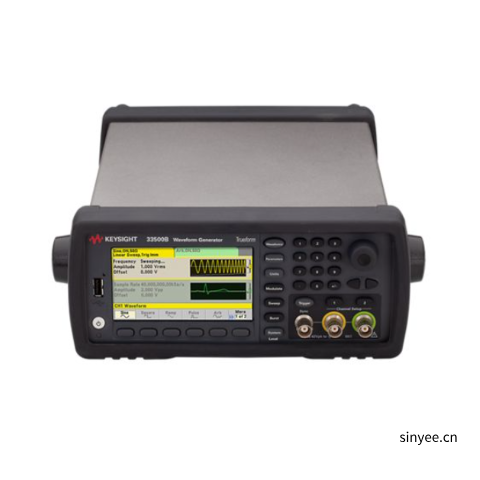

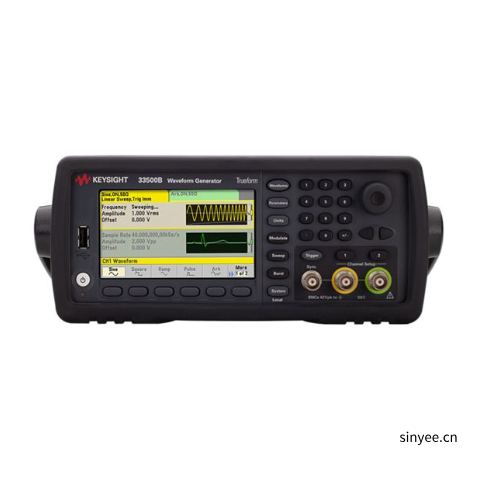

KEYSIGHT 33500B系列波形發生器，20 和 30 MHz

在表征新設計或驗證新產品時，您可能需要精確的定制波形。是德(原安捷倫)新出的33500B系列波形發生器，利用先進的Trueform技術， 精確無誤地用逐點法生成您需要的波形， 得到前所未有的信號保真度和更低的抖動，以及無與倫比的信號頻率控制能力。再配合BenchLink Waveform Builder Pro 專業版、全功能波形編輯軟件， 讓您輕松生成所需的常見、復雜、以及各種定制波形。

主要特性與技術指標
少有的 Trueform 技術

● 無與倫比的能力，可為要求較苛刻的測量生成各種信號

● 諧波失真低 5 倍的正弦波，可生成更純凈的信號

● 高達 30 MHz 且抖動小 10 倍的脈沖，可提供更精確的計時

● 可選的逐點生成任意波形和排序能力，可更精確地顯示用戶定義的信號

儀器特性

● 250 MSa/s 采樣率可提供時間分辨率更高的任意波形

● 16 位分辨率和 1 mVpp 至 10 Vpp 幅度可提供更高的幅度精度

● 1 MSa/通道標準配置波形存儲器和 16 MSa/通道可選配置存儲器，可存儲您的較長波形

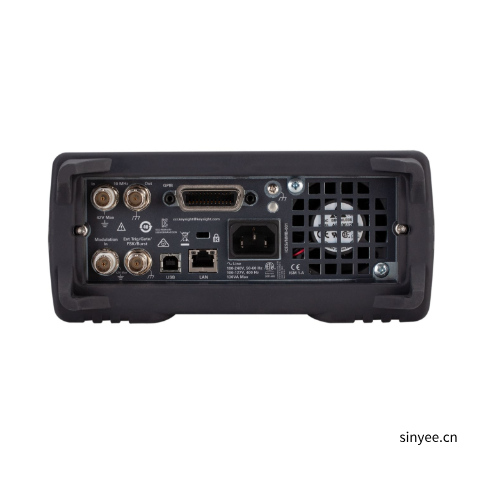

● USB、LAN（LXI-C）、GPIB 標準接口使儀器可以輕松快捷地連接到 PC 或網絡

波形創建和編輯

● 使用 33503A BenchLink Waveform Builder Basic & Pro 和 Basic 軟件

● 無需進行大量編程即可獲得先進的信號創建/編輯能力

● 從前面板使用內置編輯器創建波形

● 從示波器捕獲波形并將其下載到波形發生器

● 在 MATLAB、Microsoft? Excel 等環境中創建波形并將其下載到波形發生器

產品的可升級性

一共8個產品型號，單通道和雙通道輸出，20MHz和30MHz輸出頻率。通過軟件，可以將20MHz升級到30MHz，或者將函數發生器的型號添加任意波功能，以及將1M點的存儲提升到16M點。
33509B 波形發生器，20 MHz，1 通道
● 20 MHz 頻率范圍-1 通道-250 MSa/s 采樣率-可輕松升級到 30 MHz 并添加任意波形生成能力

33510B 波形發生器，20 MHz，2 通道
● 20 MHz 頻率范圍-2 通道-250 MSa/s 采樣率-可輕松升級到 30 MHz 并添加任意波形生成能力

33511B 波形發生器，20 MHz，1 通道，具有任意波形生成能力
● 20 MHz 頻率范圍-1 通道-250 MSa/s 采樣率-可輕松升級到 30 MHz

33512B 波形發生器，20 MHz，2 通道，具有任意波形生成能力
● 20 MHz 頻率范圍-2 通道-250 MSa/s 采樣率-可輕松升級到 30 MHz

33519B 波形發生器，30 MHz，1 通道
● 30 MHz 頻率范圍-1 通道-250 MSa/s 采樣率-可輕松升級，添加任意波形生成能力

33520B 波形發生器，30 MHz，2 通道
● 30 MHz 頻率范圍-2 通道-250 MSa/s 采樣率-可輕松升級，添加任意波形生成能力

33521B 波形發生器，30 MHz，1 通道，具有任意波形生成能力
● 30 MHz 頻率范圍-1 通道-250 MSa/s 采樣率

33522B 波形發生器，30 MHz，2 通道，具有任意波形生成能力
● 30 MHz 頻率范圍-2 通道-250 MSa/s 采樣率
